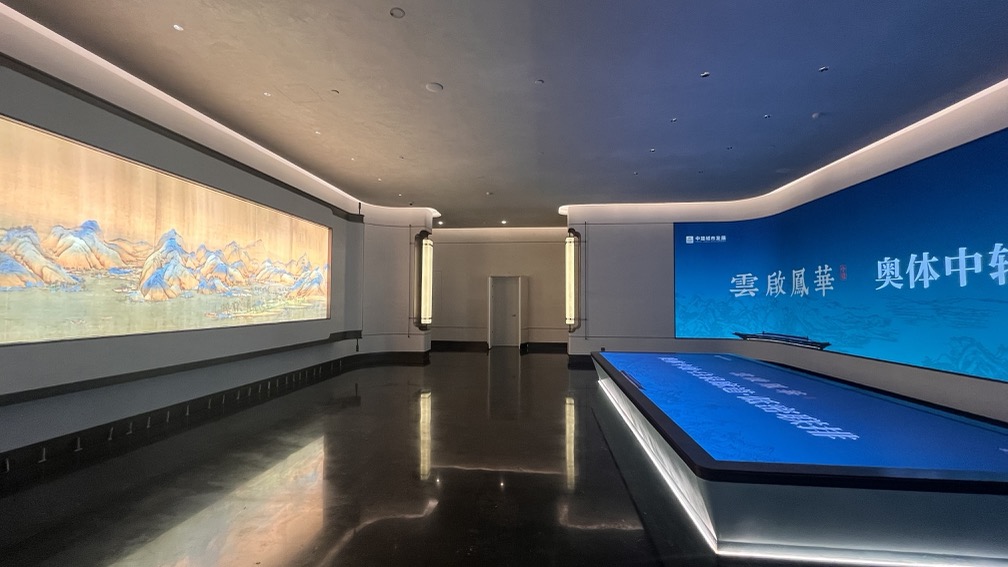

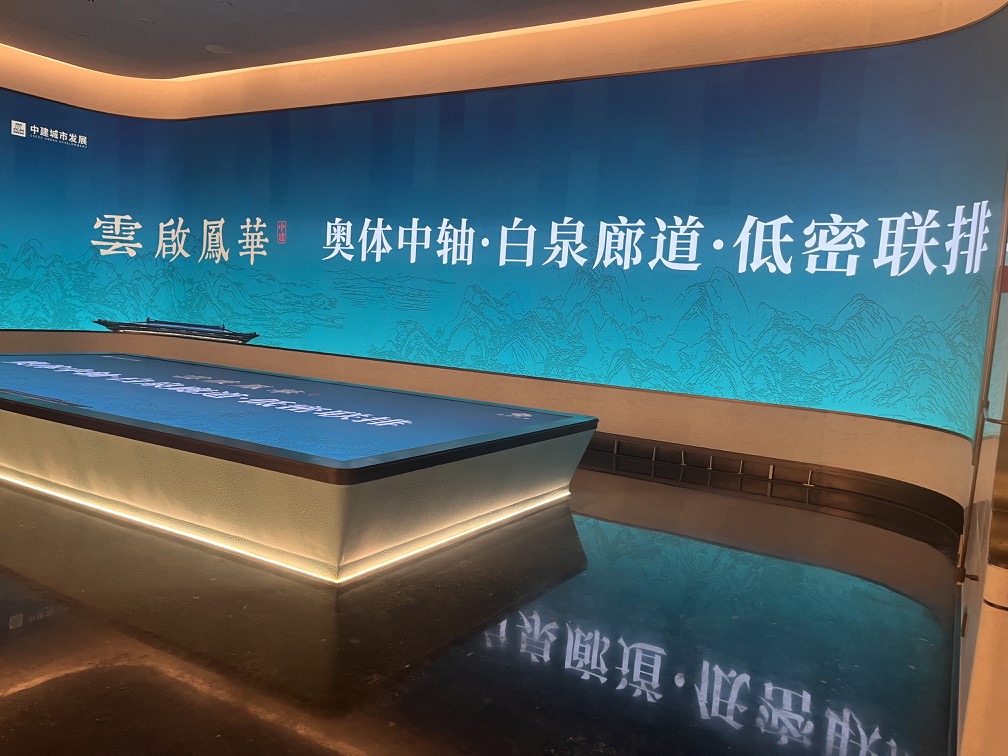

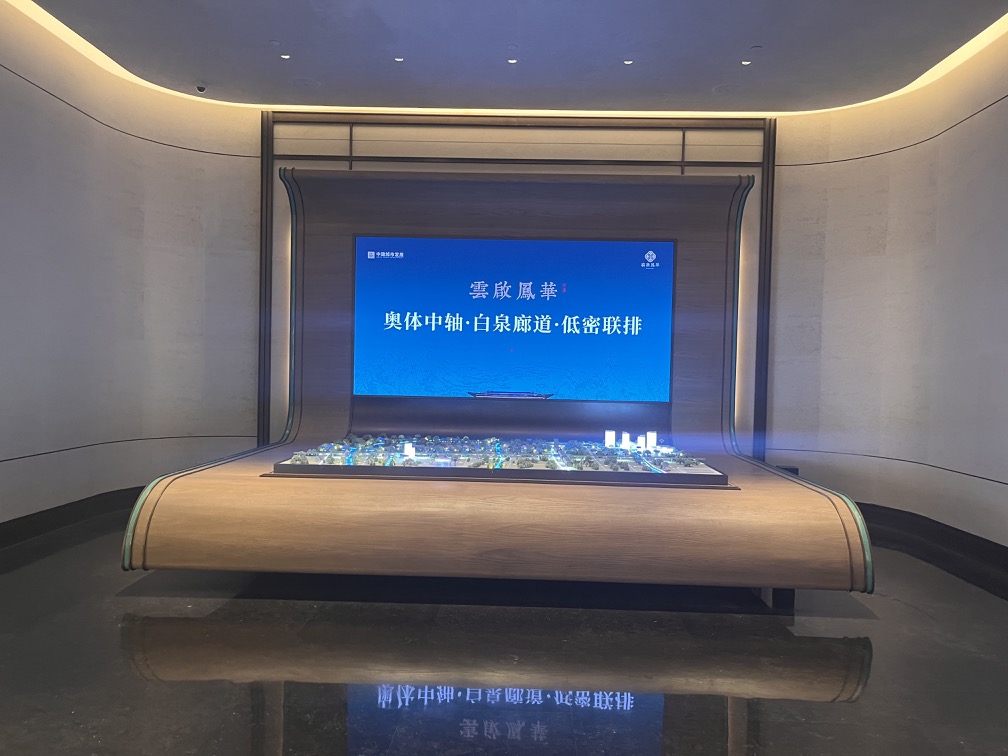

項目背景

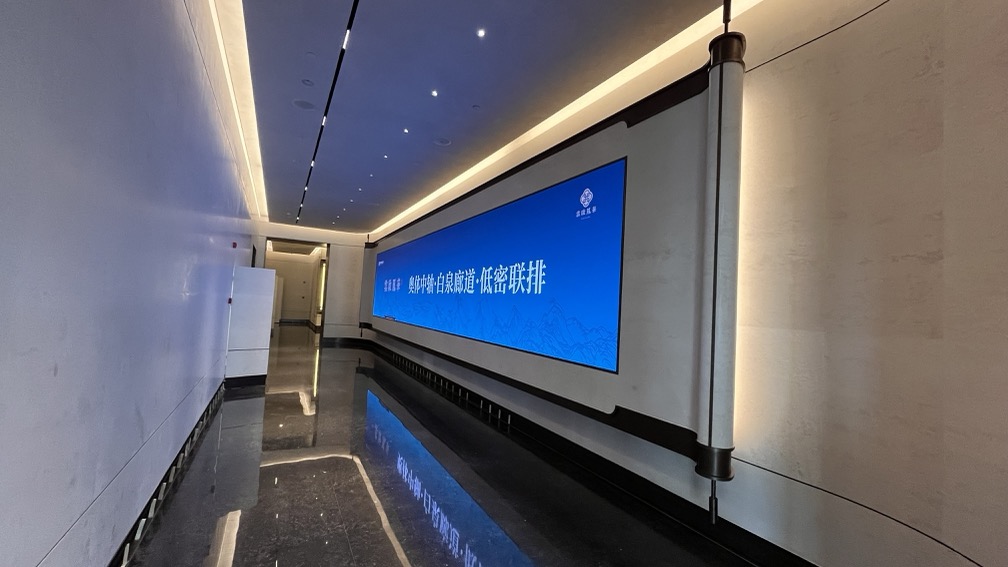

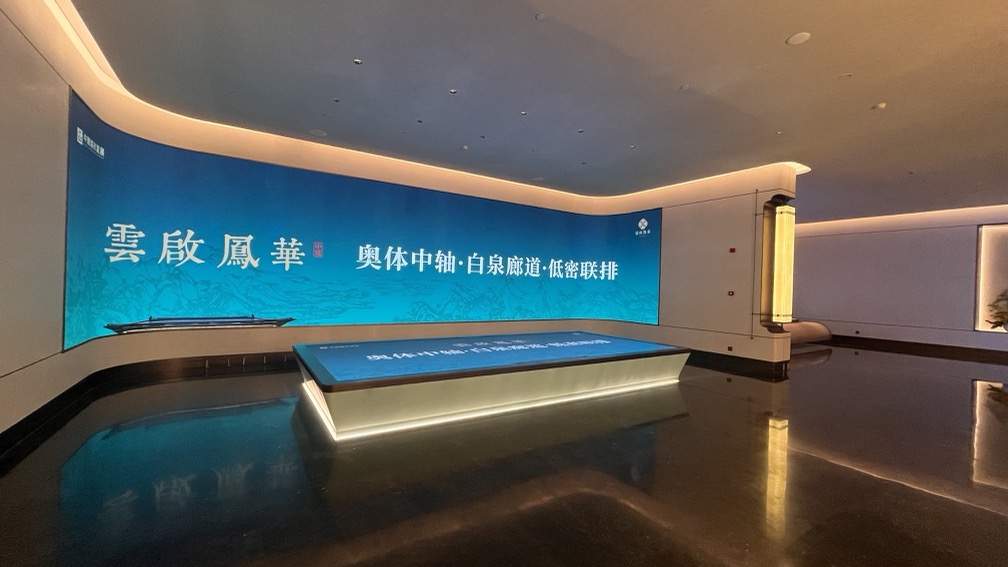

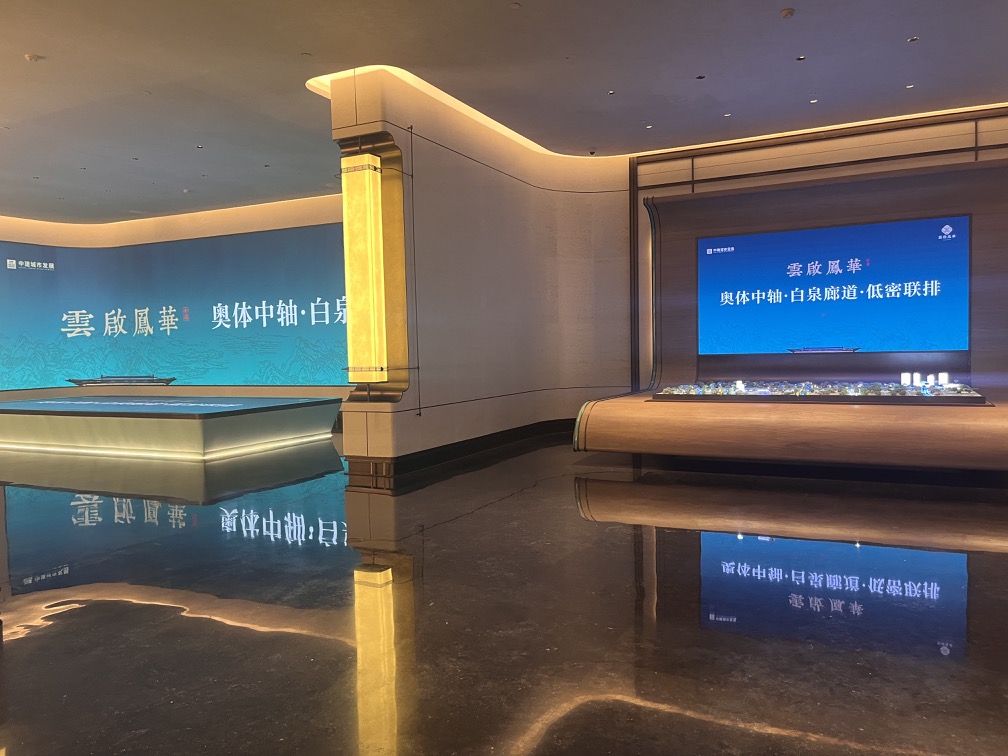

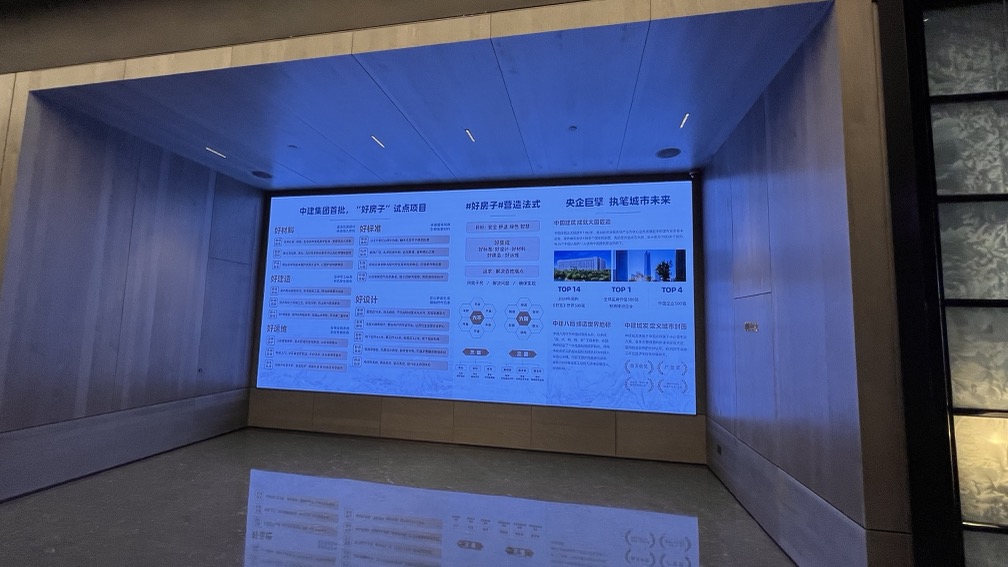

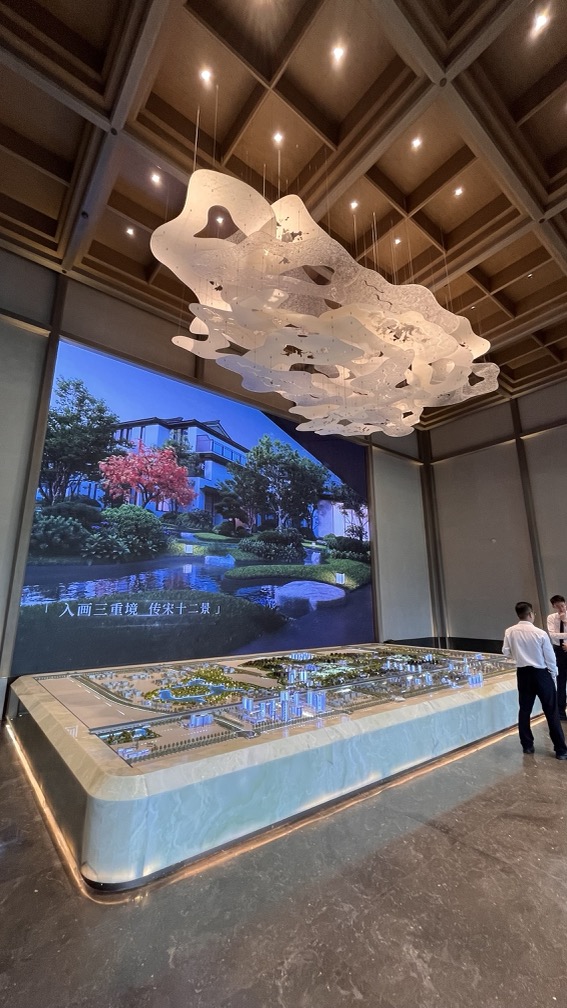

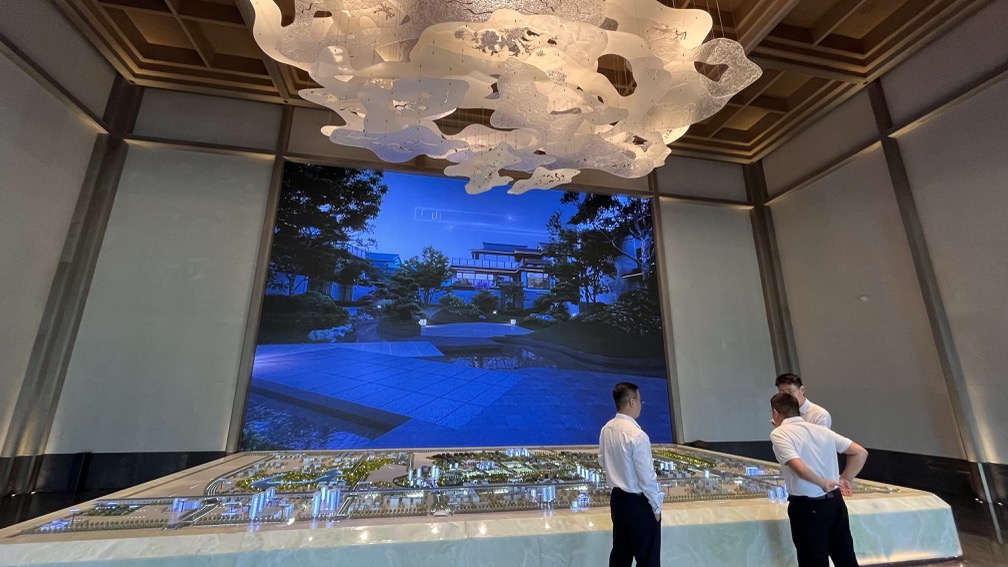

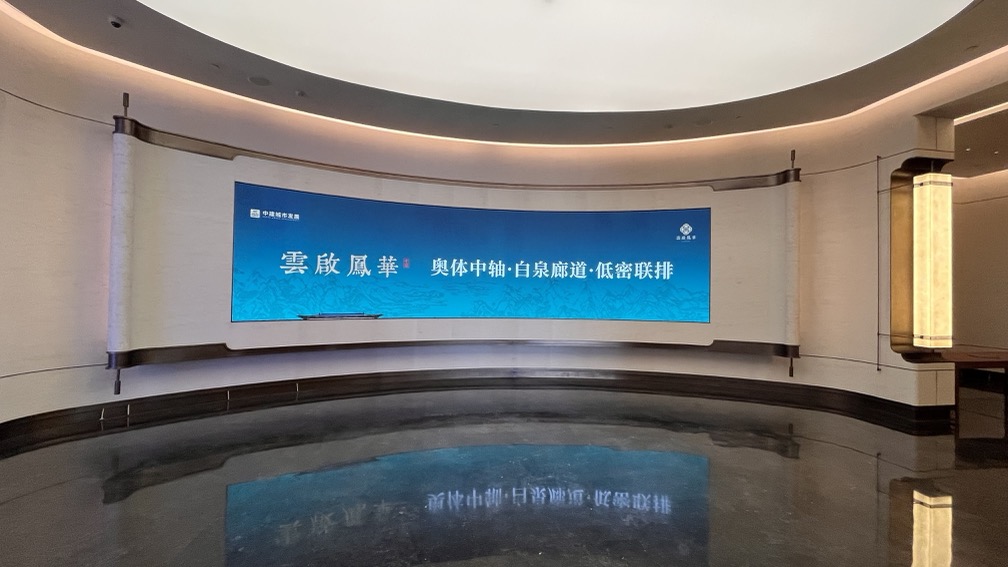

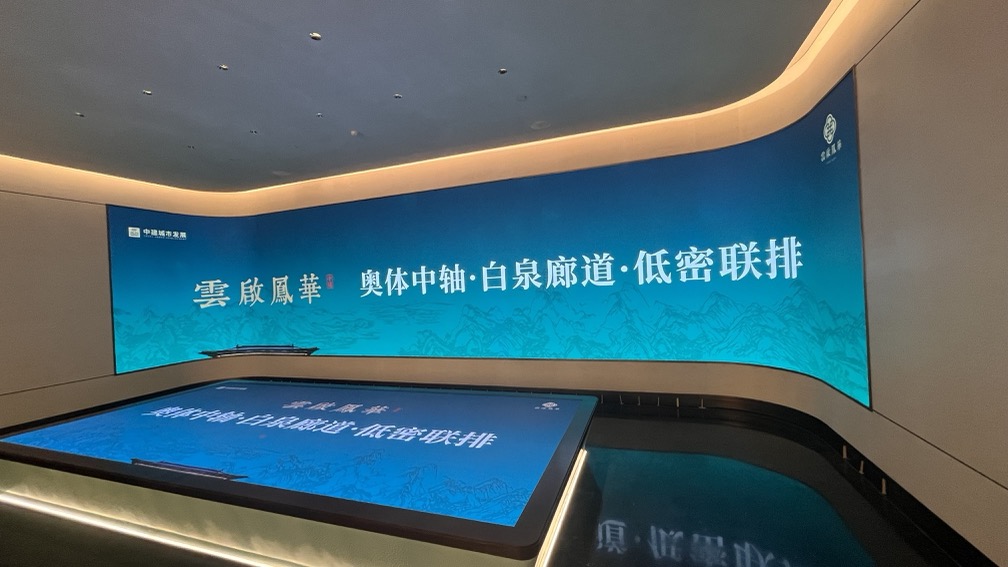

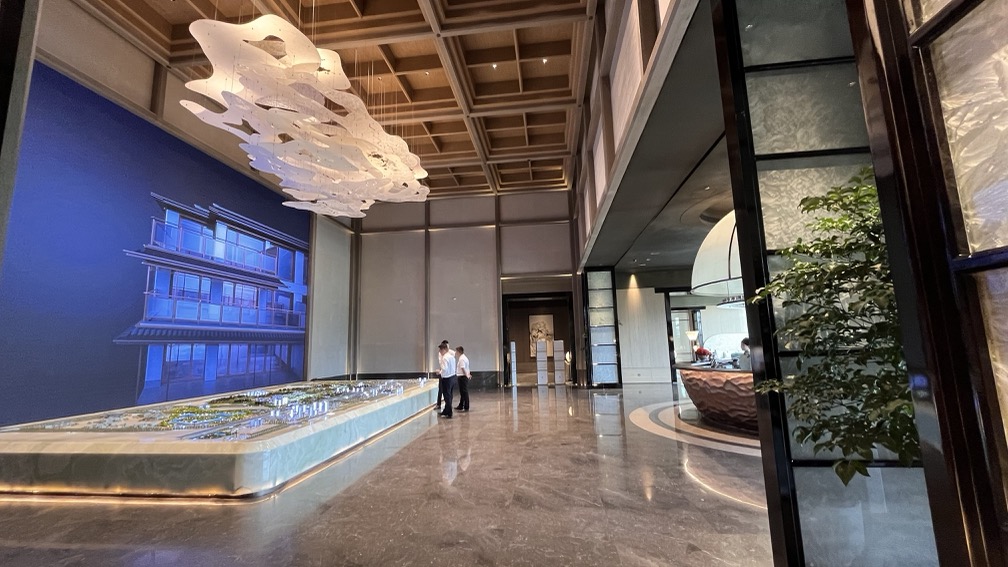

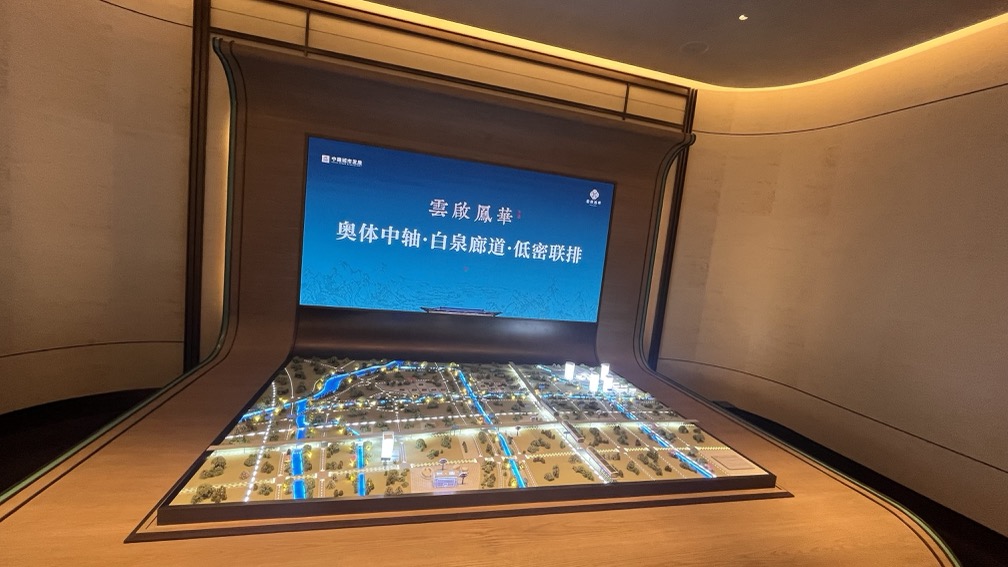

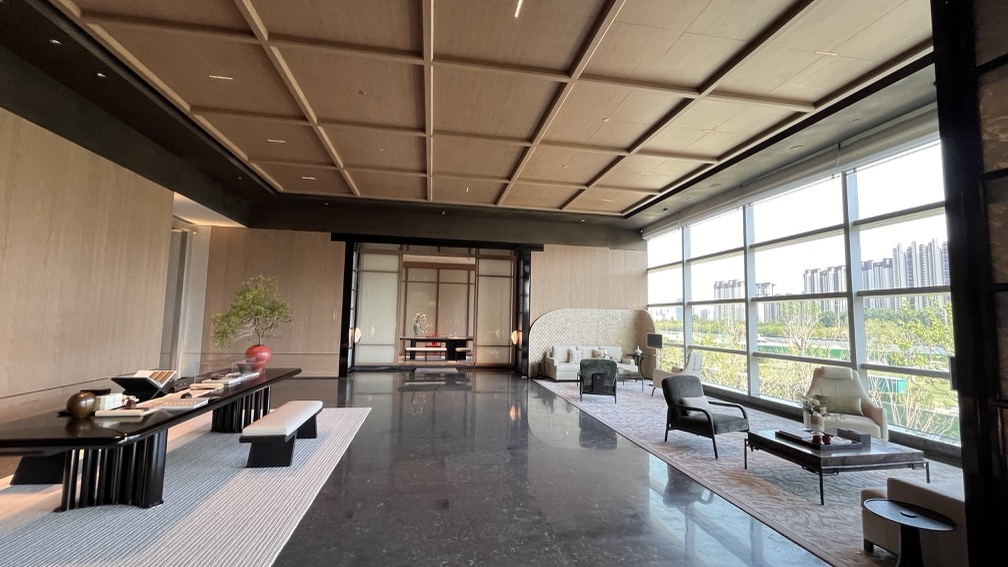

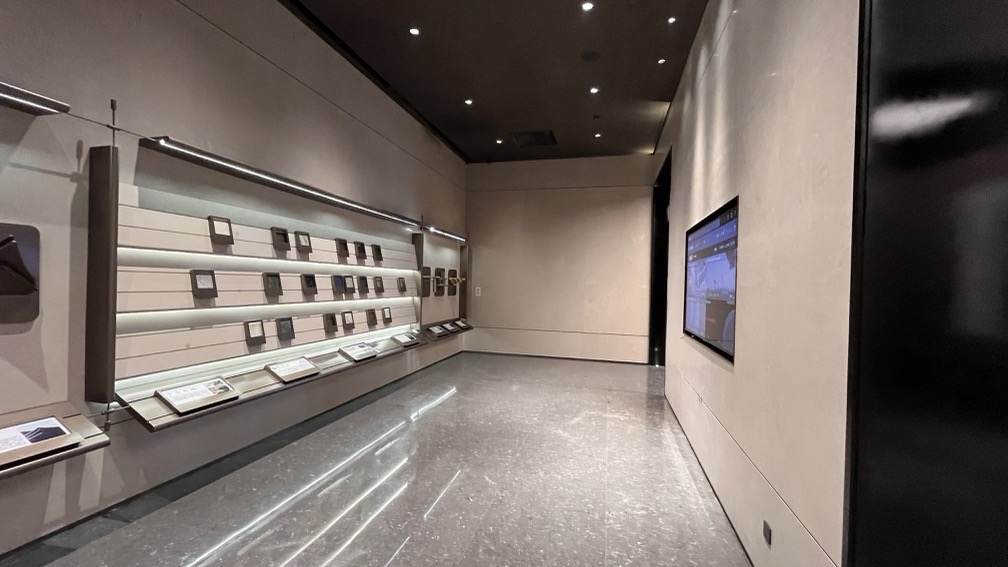

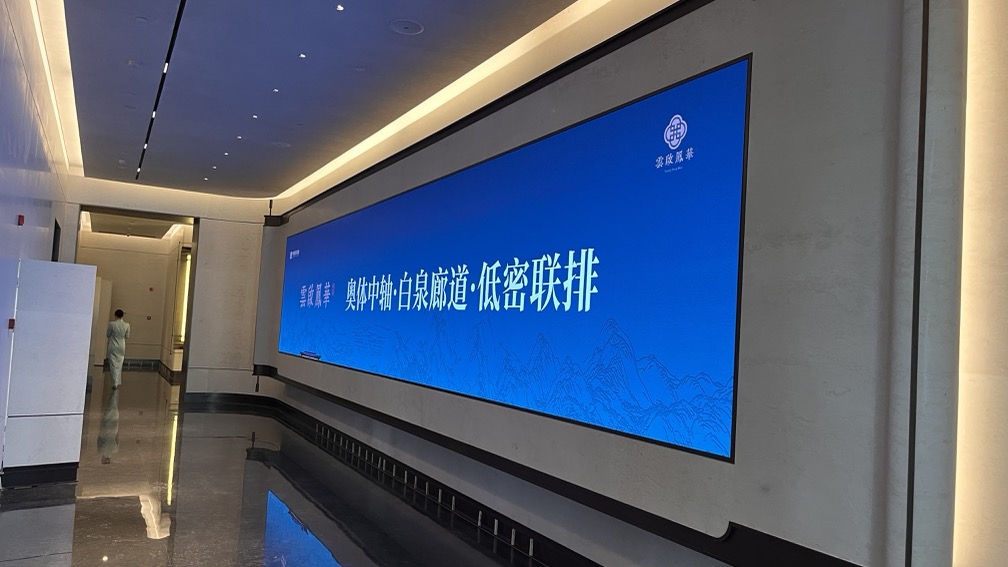

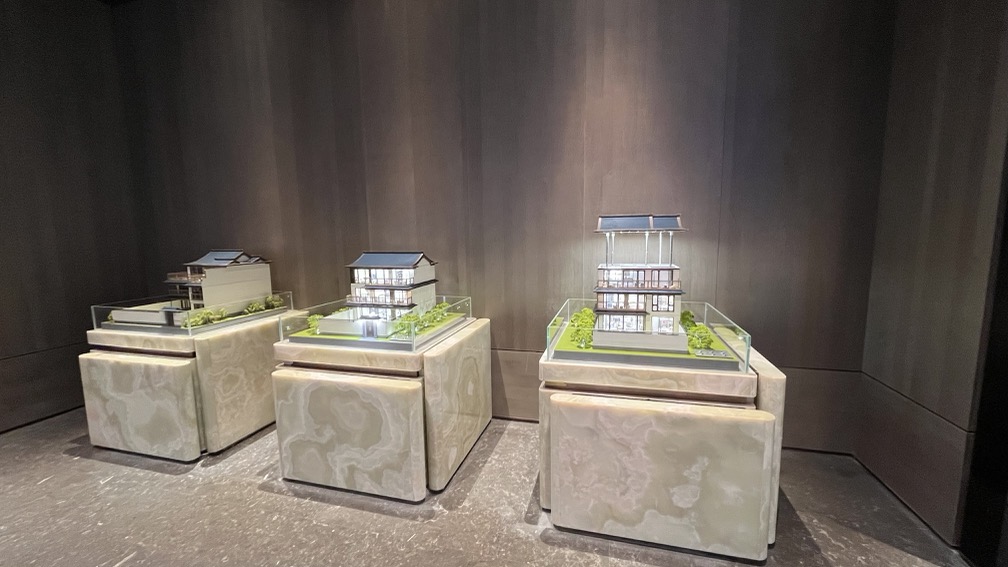

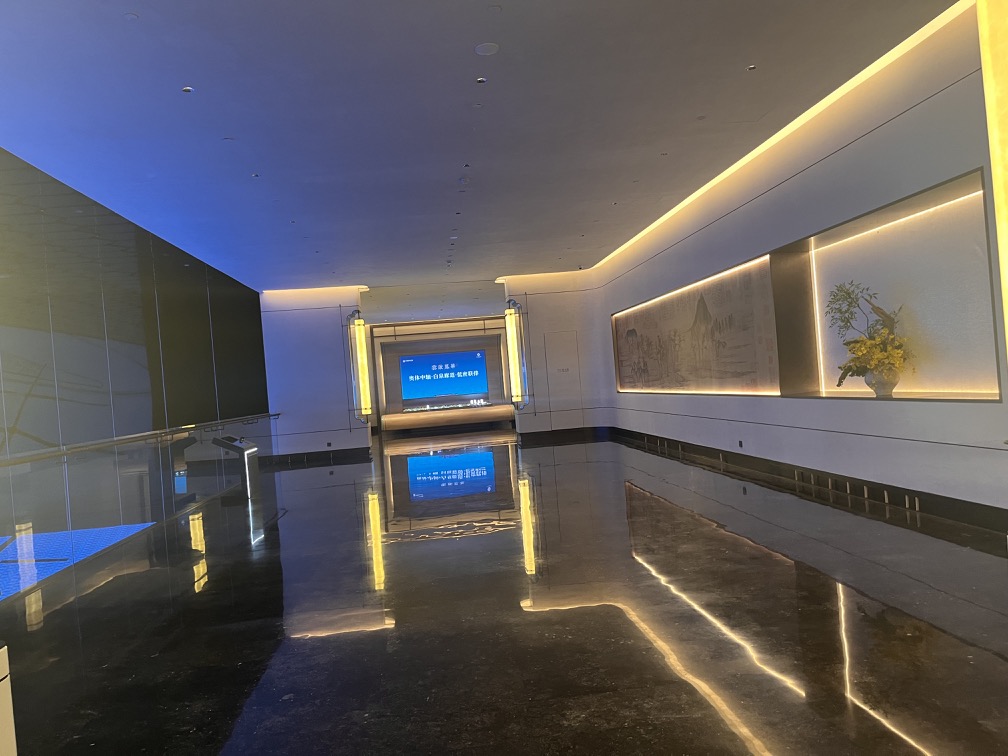

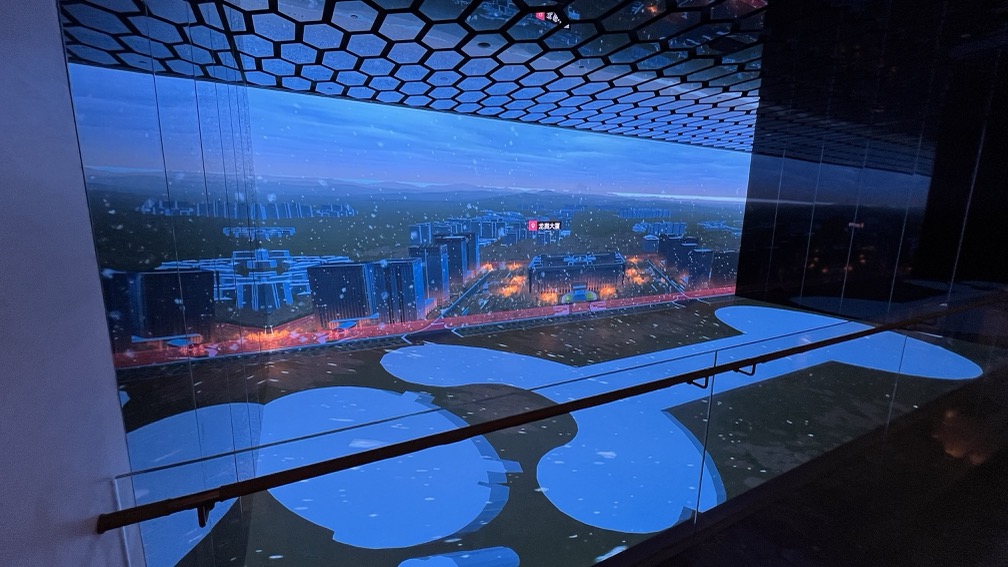

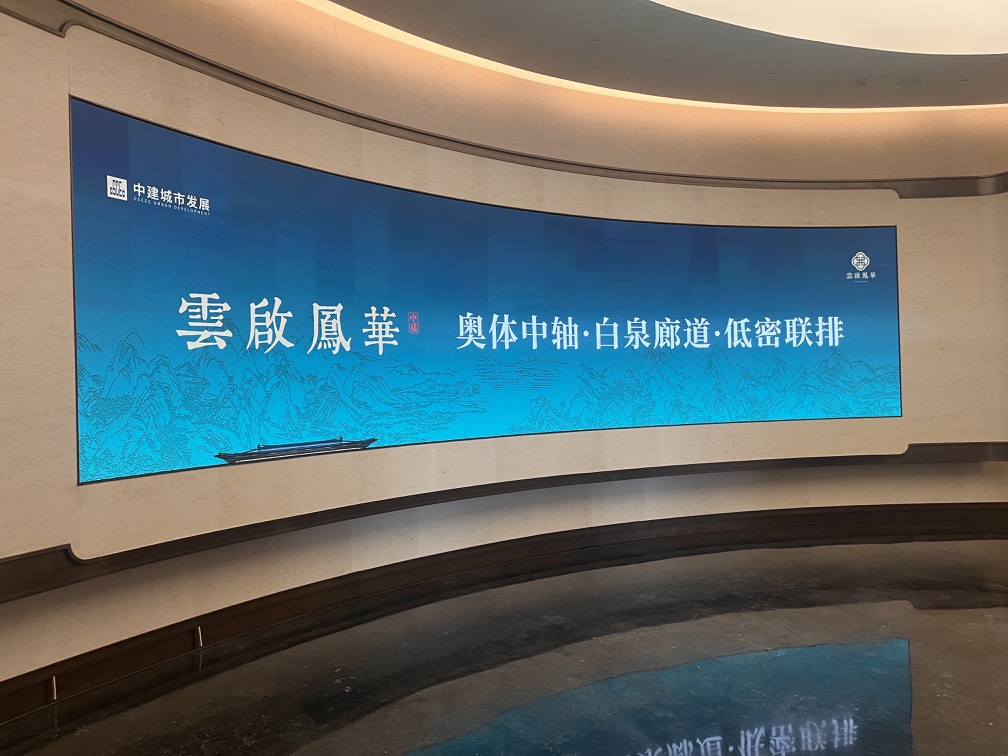

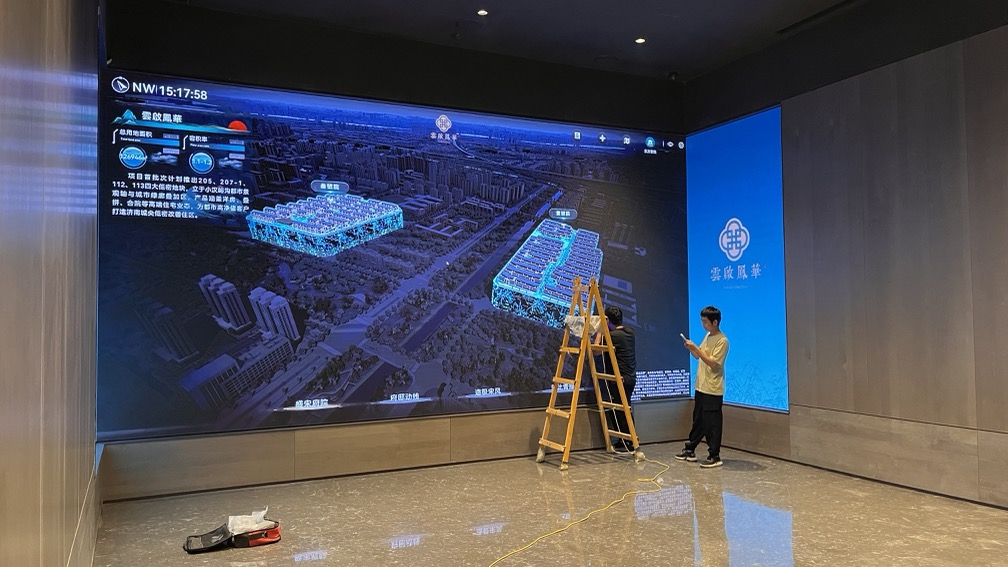

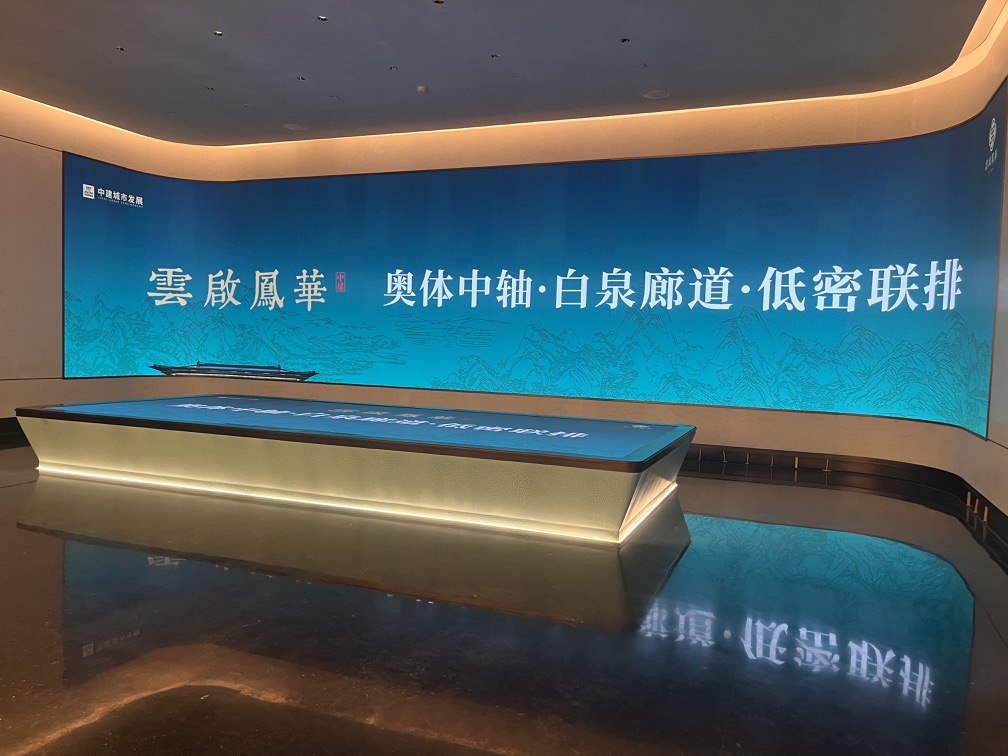

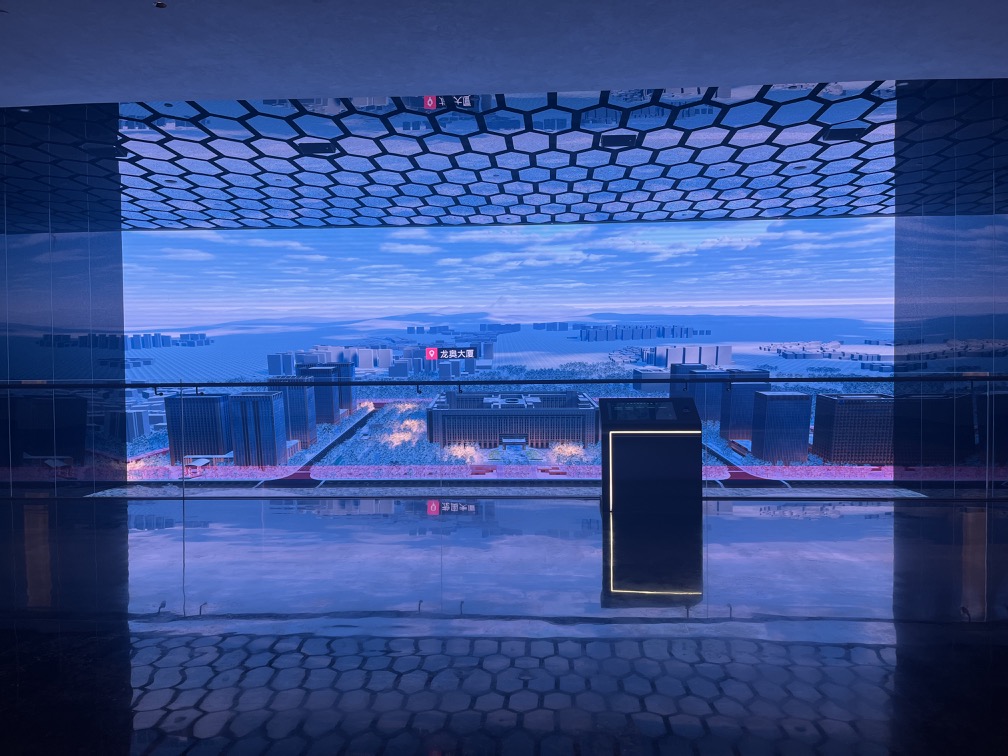

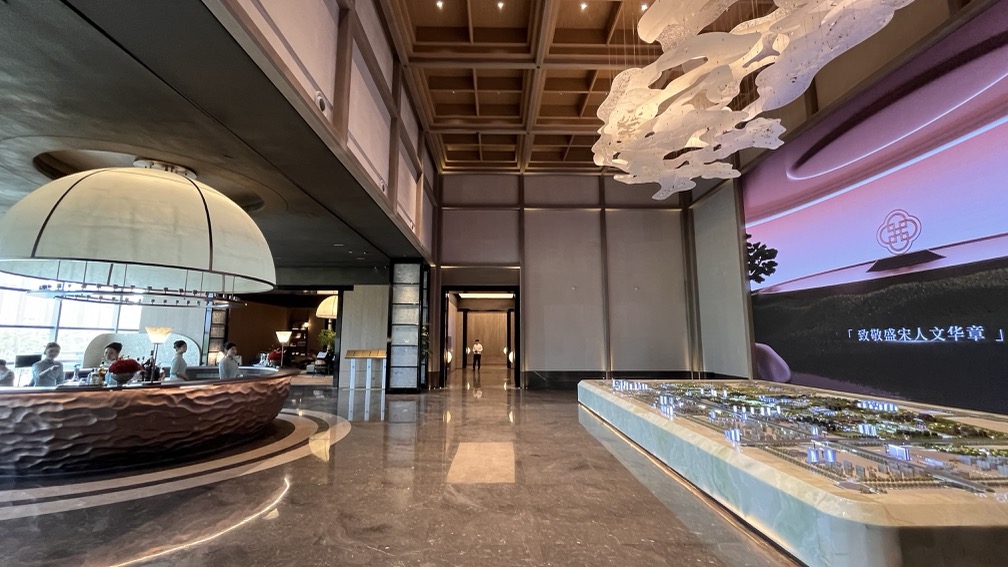

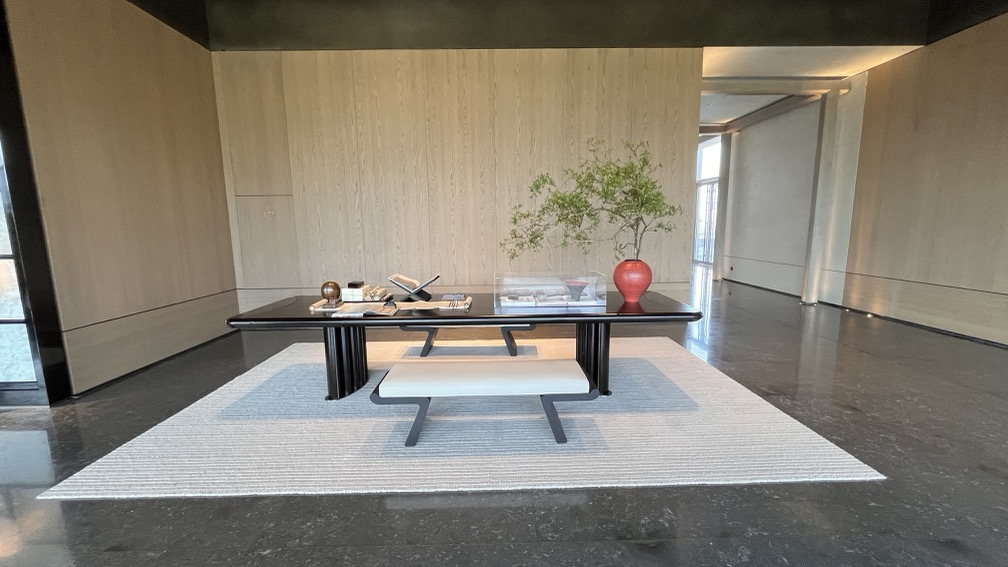

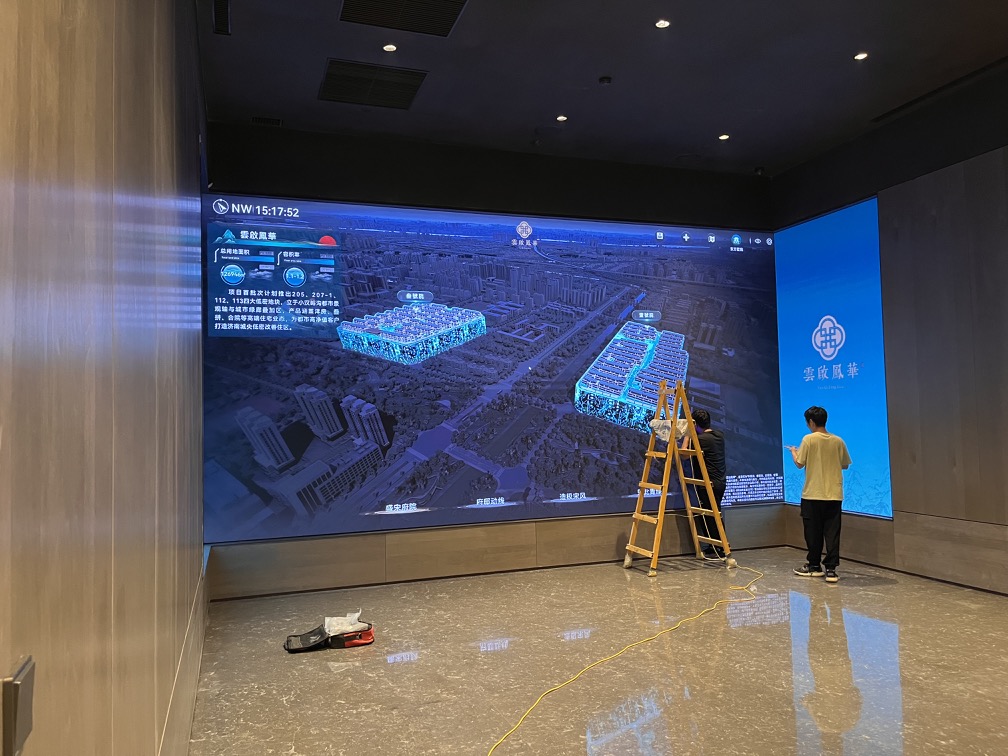

中建云起鳳華展廳作為展示現代化建筑科技與人文融合的重要窗口，需通過先進的多媒體控制系統實現聲、光、電一體化智能管理，為訪客提供沉浸式交互體驗。本次項目由CHONSKIE品牌提供全套音頻擴聲、數字矩陣、中控系統及導覽設備，確保展廳運行穩定高效，操作便捷智能。
核心技術亮點
1. 高保真音頻系統
- 無線話筒系統
- 采用CHONSKIE CG12H UHF雙通道無線話筒，支持200組頻道自動掃頻，80米穩定傳輸距離，配備2.0英寸IPS全彩屏與DSP數字降噪技術，確保演講與導覽聲音清晰無干擾。
- 無線發射器內置抗電磁干擾設計，紅外快速對頻，適用于大型展廳復雜環境。
- 數字反饋抑制器（MT824）
- 實時檢測消除嘯叫，四通道獨立調節，適配多種麥克風類型，保障語音高透明度。
- 16進16出數字音頻矩陣（XTS 1616S）
- 支持DSP智能混音、31段均衡調節及場景預設功能，實現多區域獨立聲場控制。
- 天花揚聲器（CSL802）
- 80W全頻揚聲器，隱藏式安裝，覆蓋展廳全區域，頻響范圍45Hz-20KHz（±3dB）。
2. 中央智能控制系統

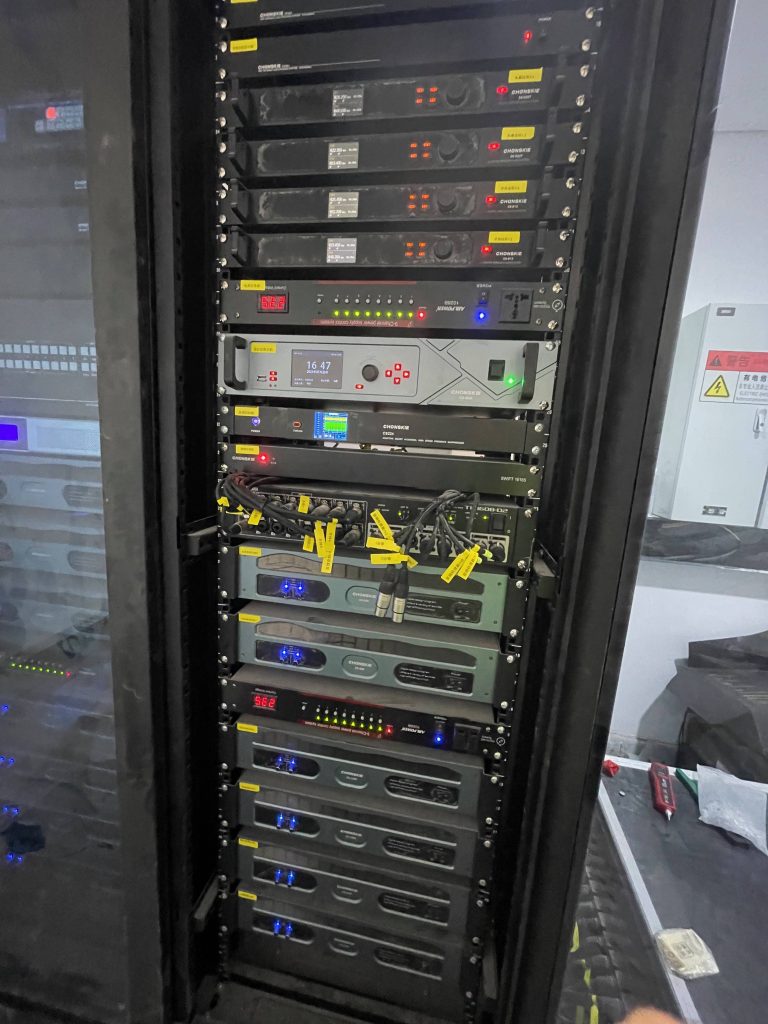

- 中央控制主機（CH-IE2 1028）
- 32位處理器支持17路RS232/485協議，可編程控制展廳內燈光、屏幕、電源等設備，兼容樓宇消防系統聯動。
- 支持iPad遠程操作，一鍵調用場景模式（如“會議模式”“導覽模式”）。
- 8路電源時序器（ABL）
- 分級啟動功放與設備，避免電流沖擊，單路峰值負載3000W，保障系統安全性。
3. 定制化導覽系統
- 紅外感應導覽發射器（TL-601N）
- 自動觸發展區解說音頻，支持多語言切換，與數字音頻矩陣無縫對接，實現分區播控。
項目優勢
穩定可靠：全設備工業級設計，防嘯叫、抗干擾，支持7×24小時連續運行。 智能集成：中控系統集中管理音頻、視頻、燈光，降低運維復雜度。 沉浸體驗：高靈敏度導覽設備與均勻聲場覆蓋，提升訪客交互體驗。 擴展性強：預留網絡與RS485接口，支持未來設備擴容。
客戶反饋
]]>“CHONSKIE的系統解決方案完美匹配展廳需求，操作直觀穩定，訪客對音質和導覽流暢度給予高度評價?！?br>——中建云起鳳華項目部

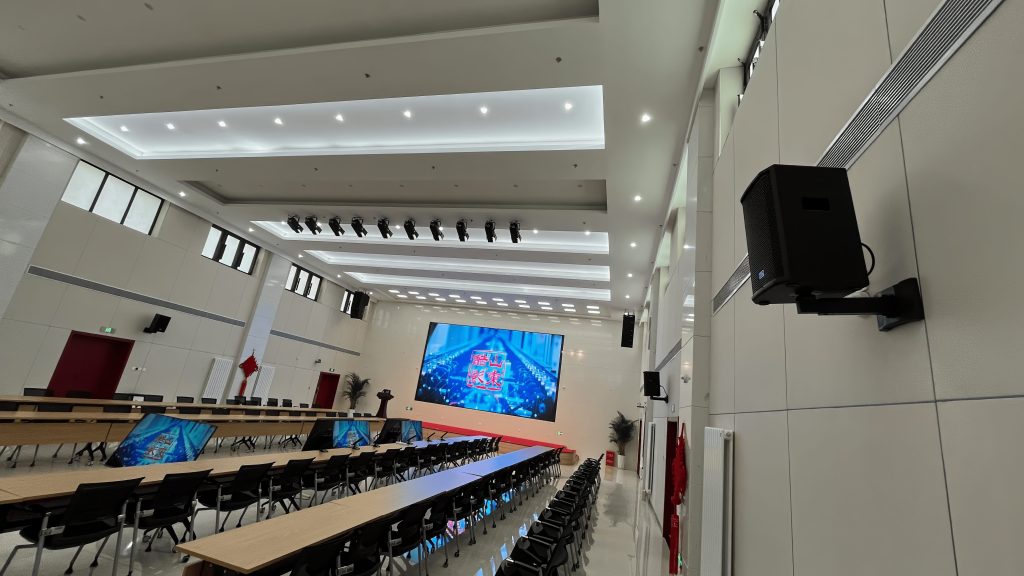

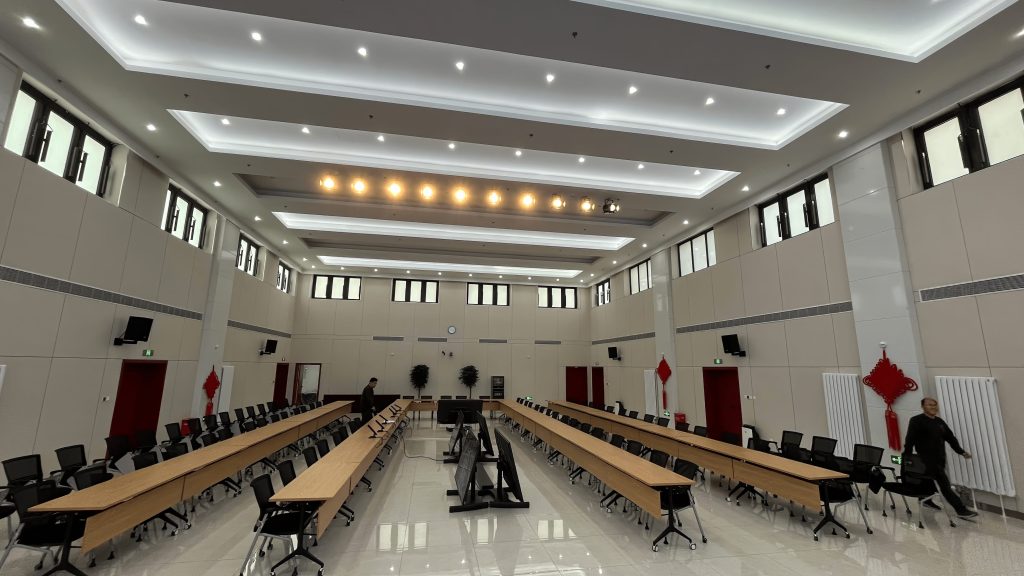

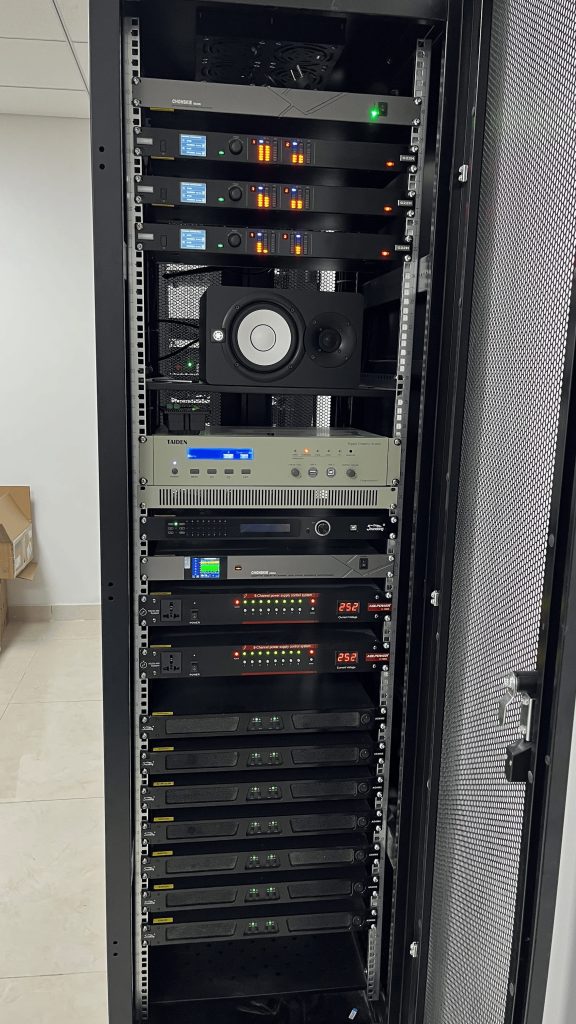

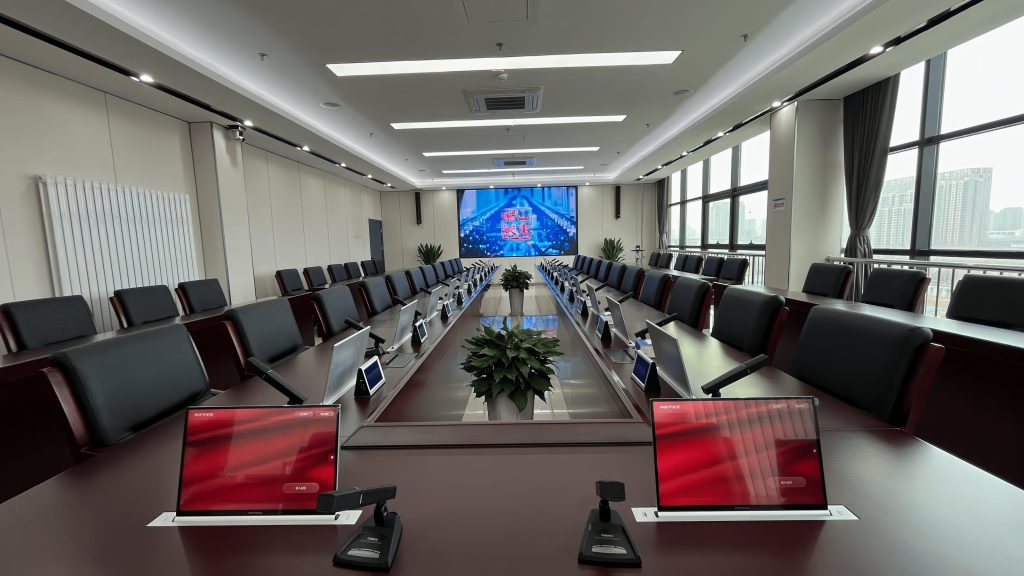

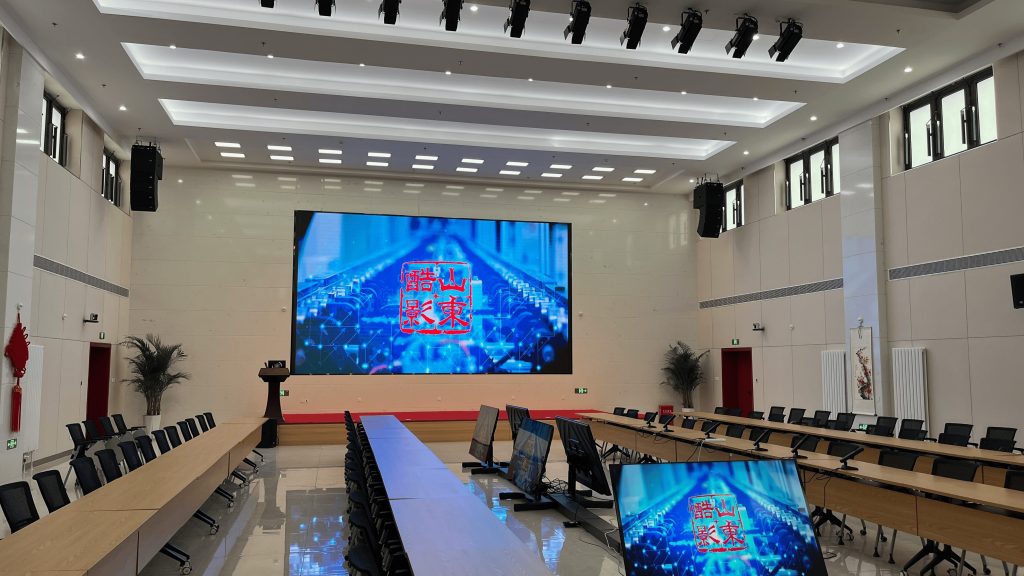

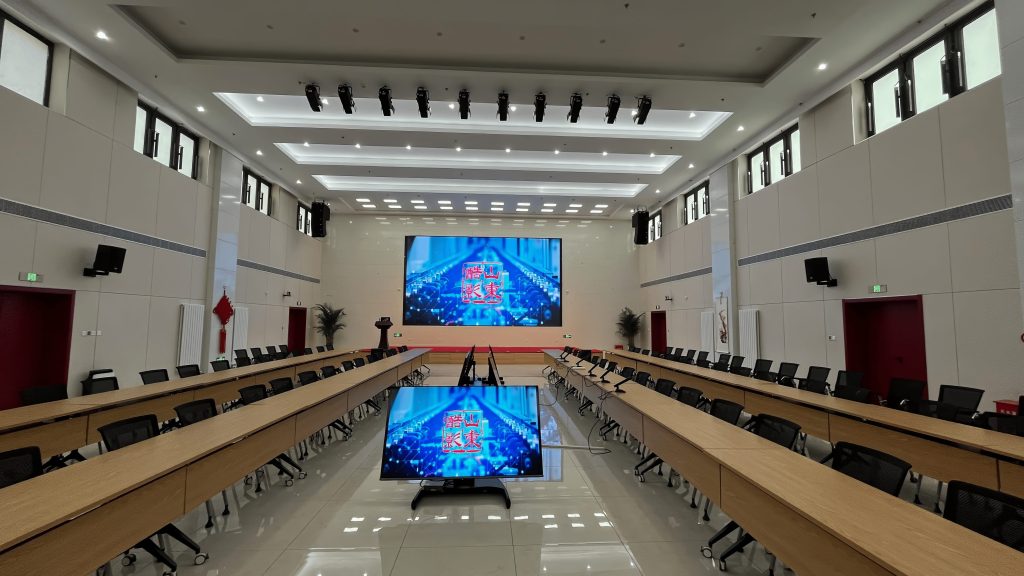

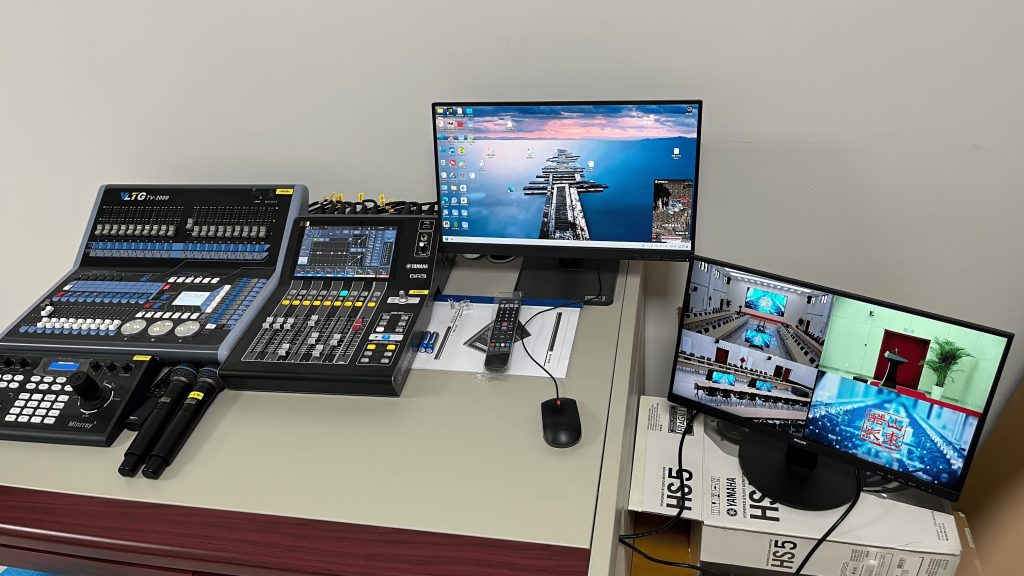

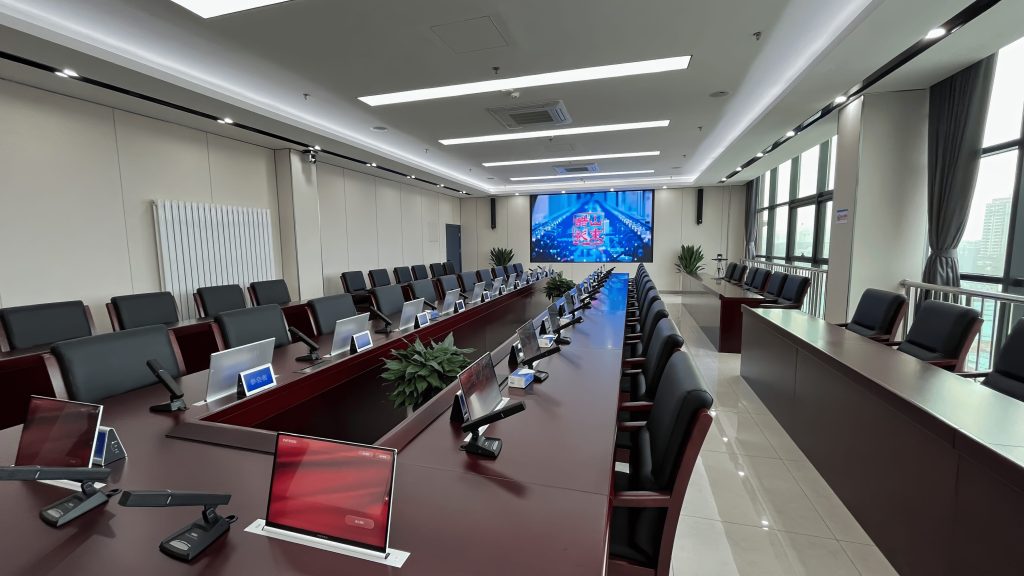

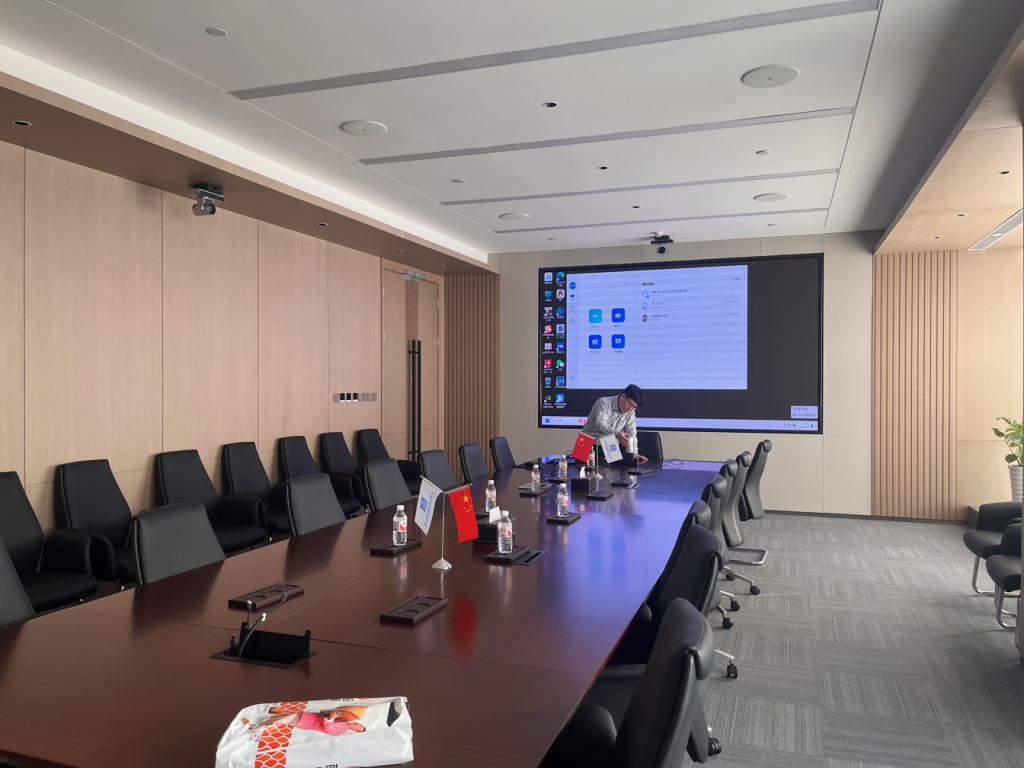

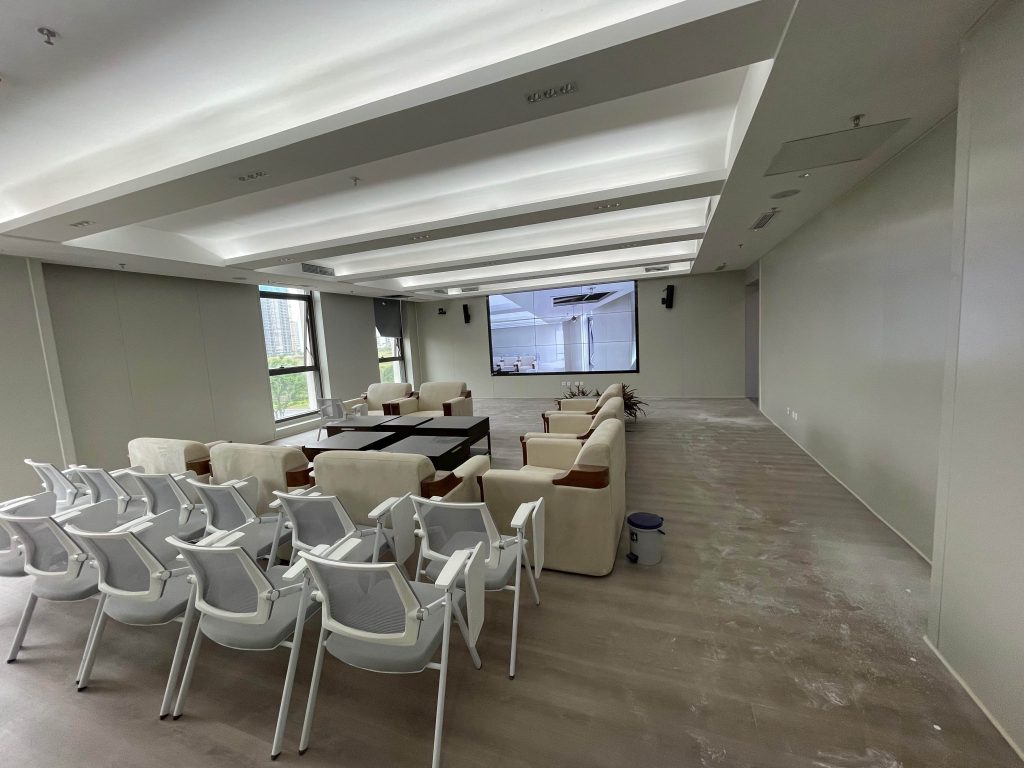

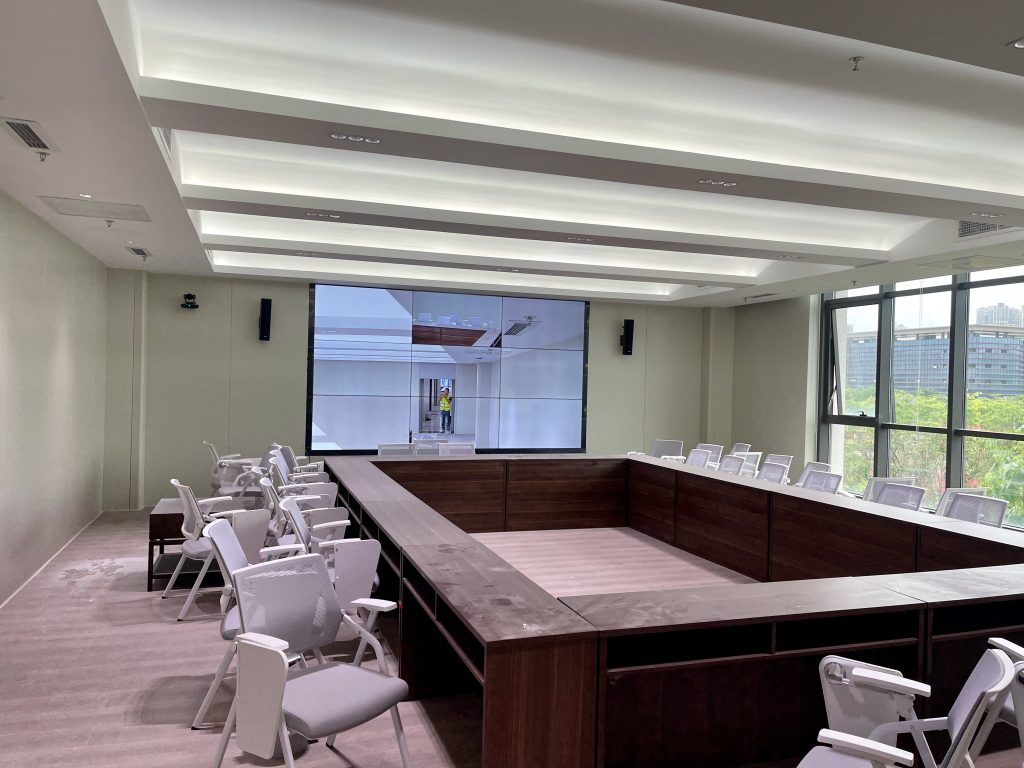

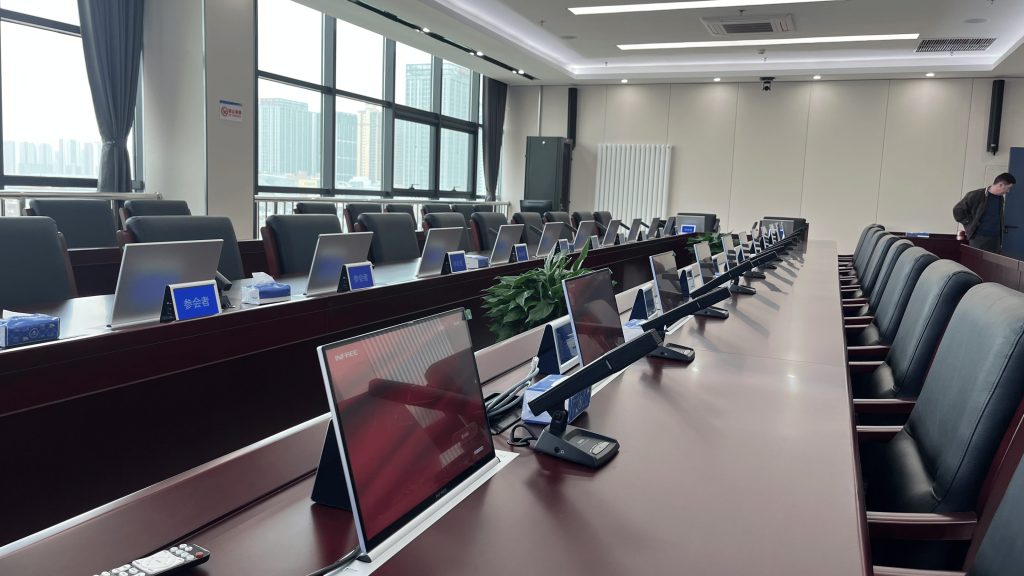

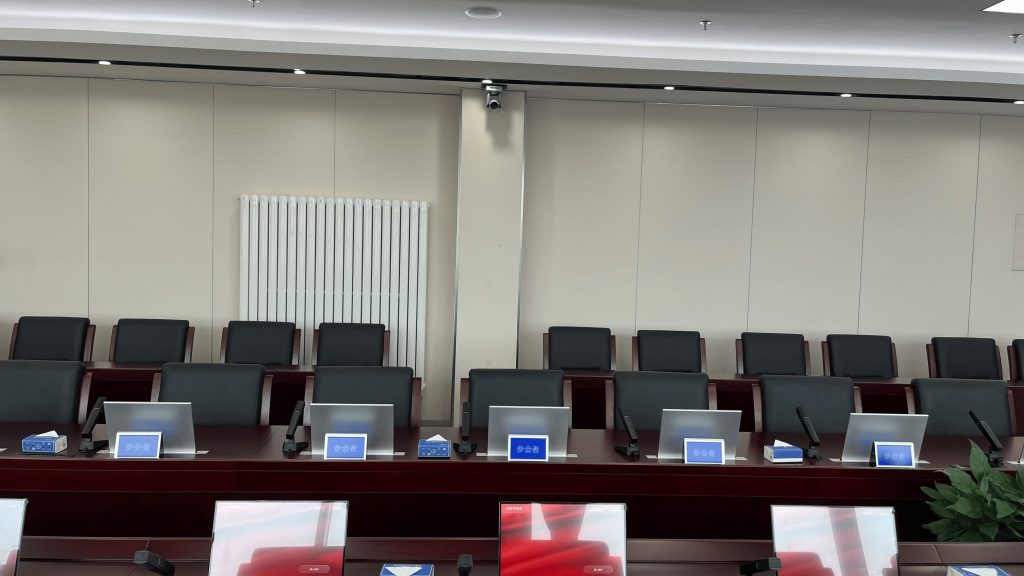

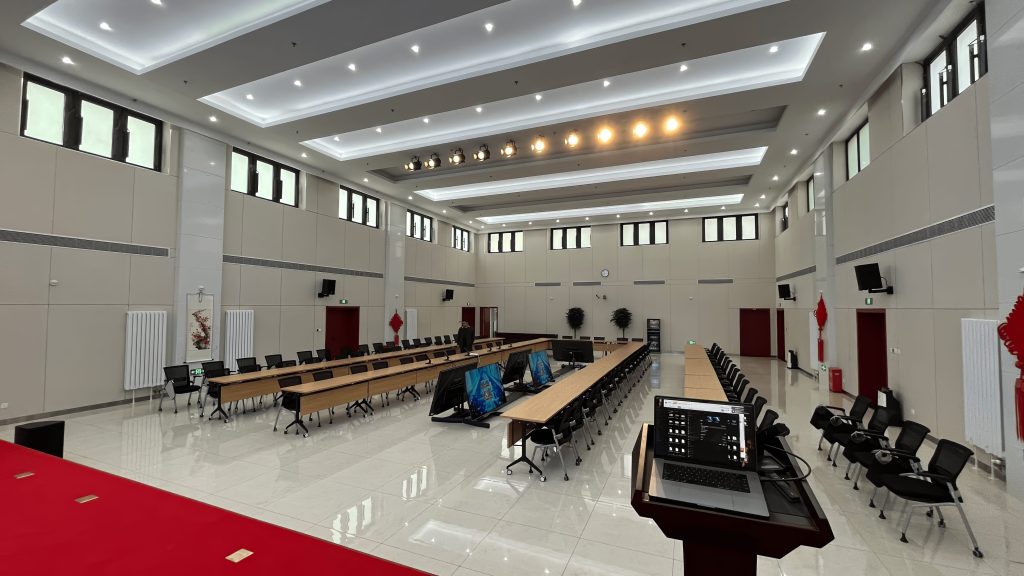

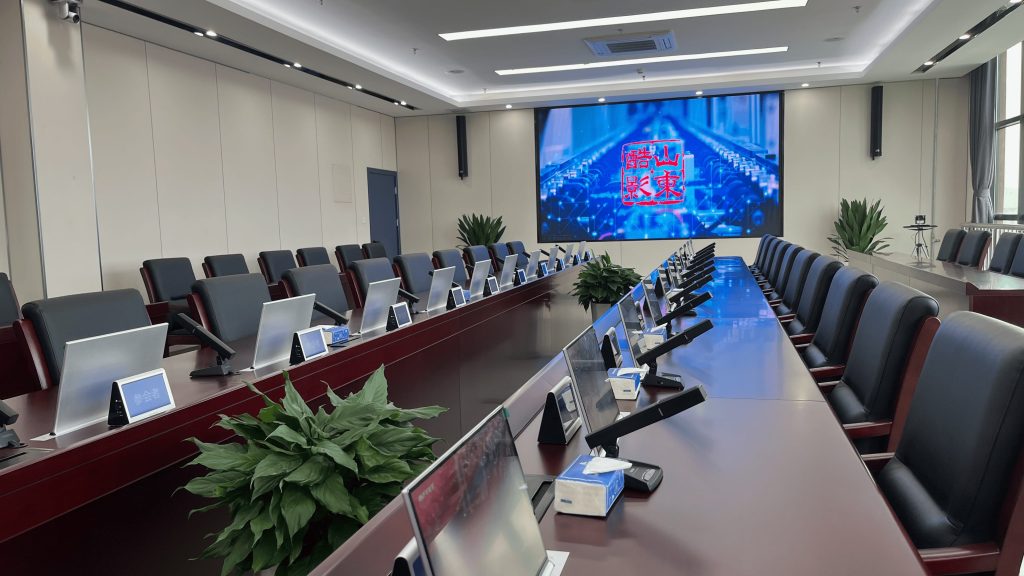

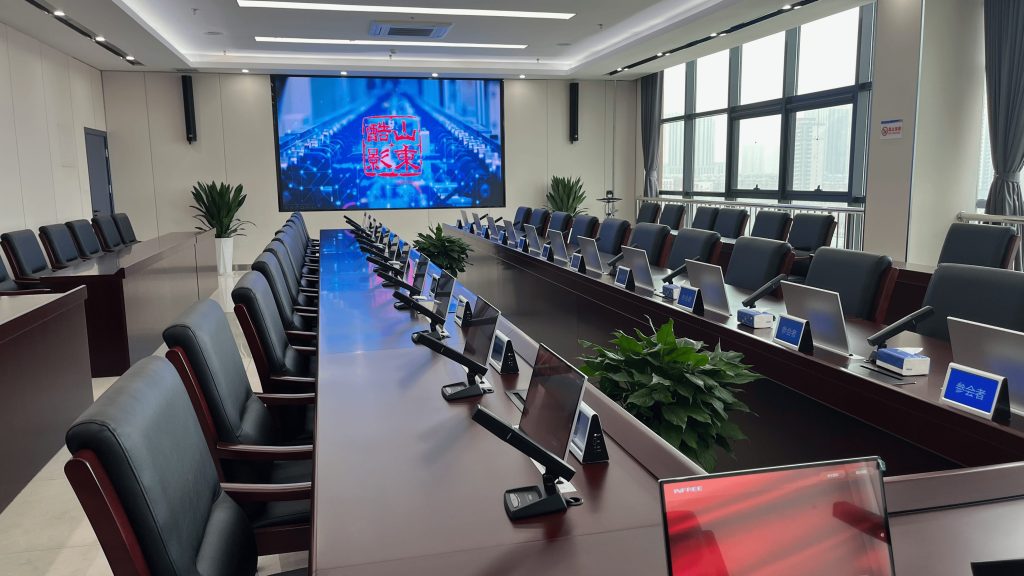

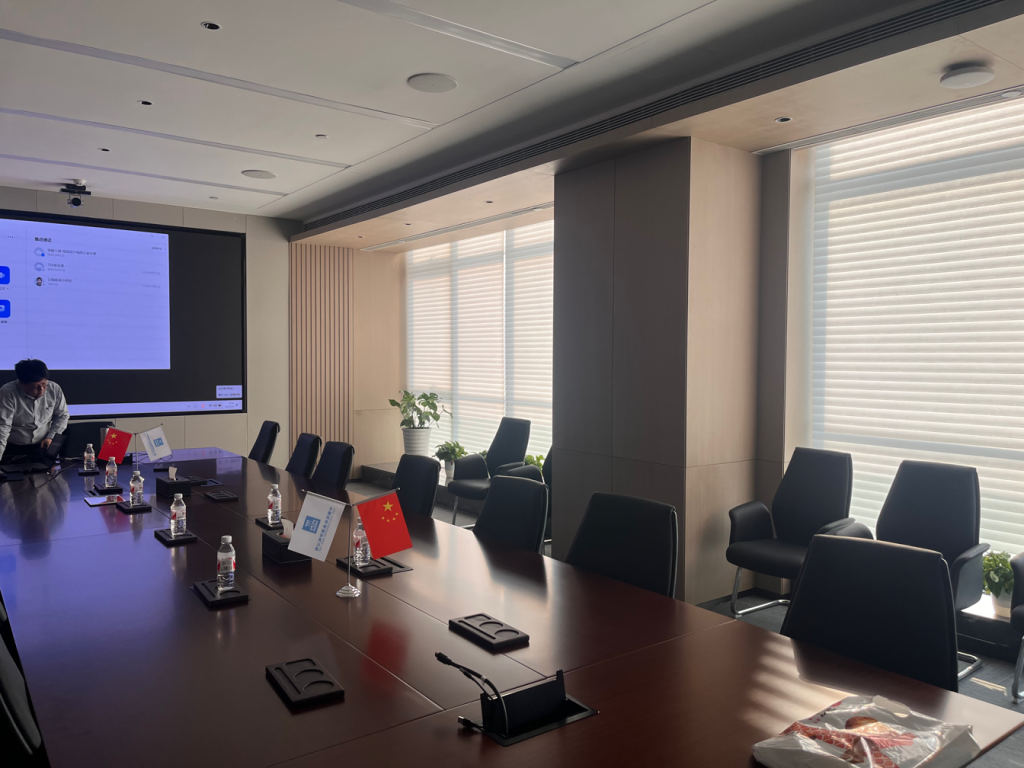

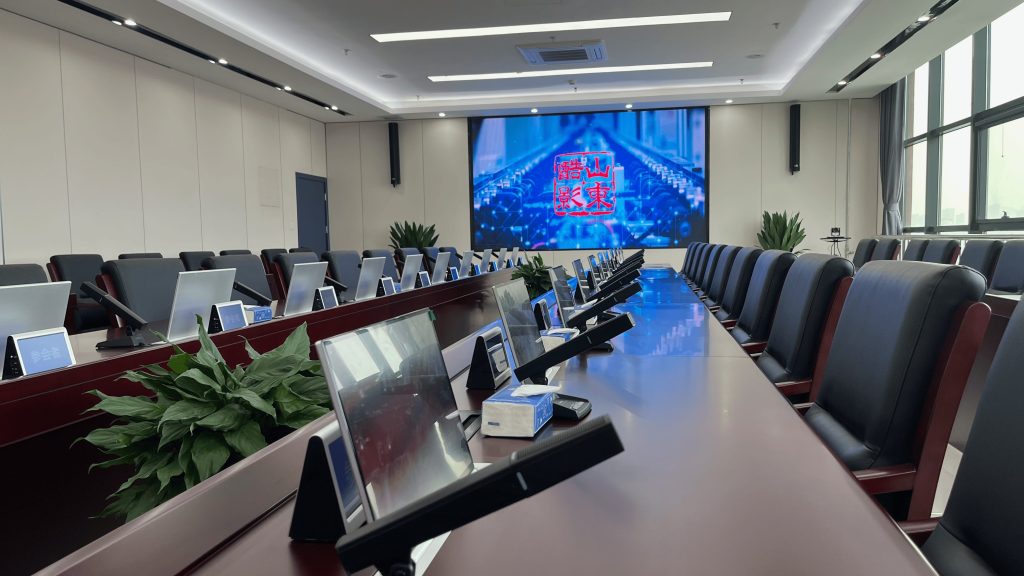

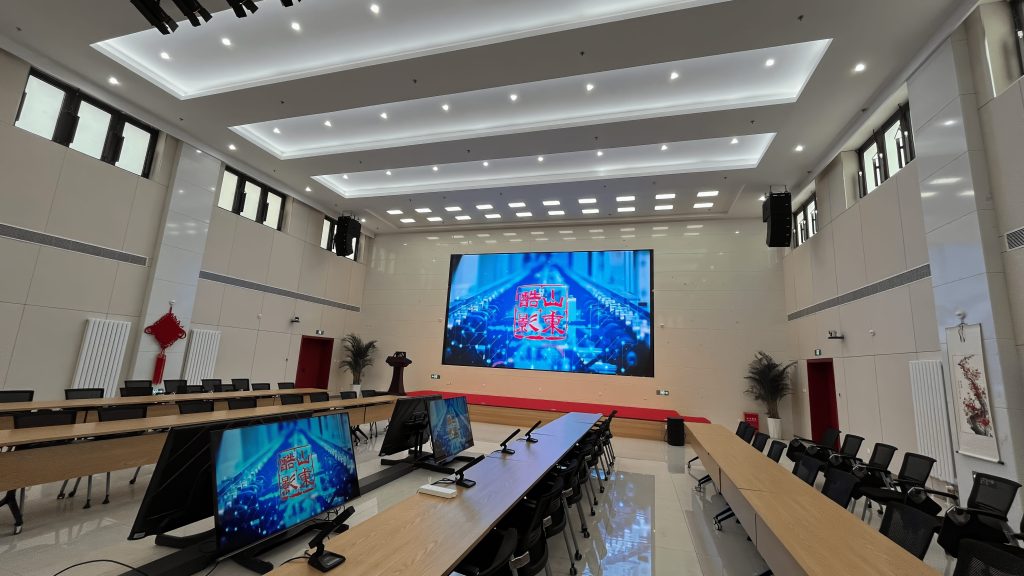

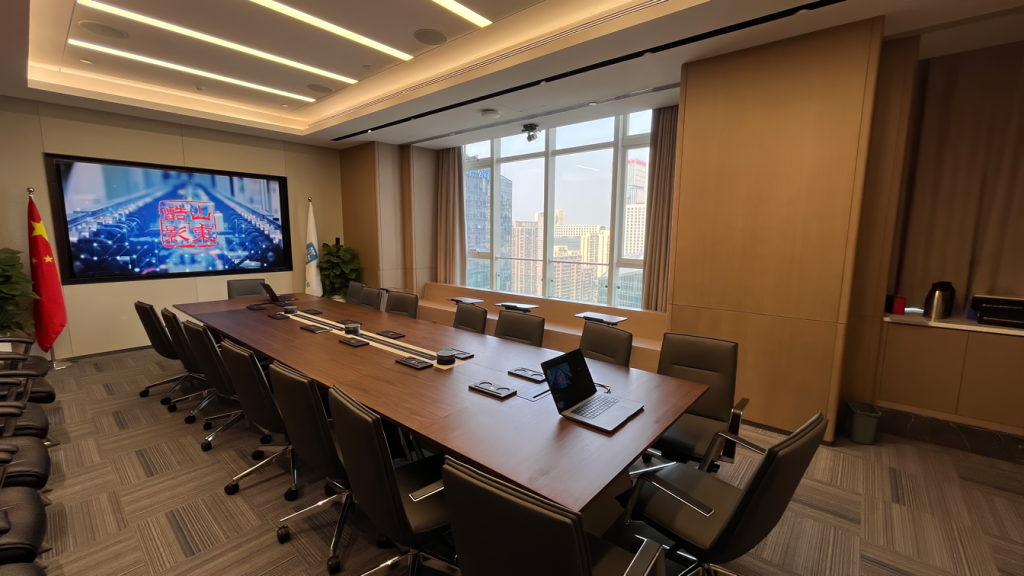

核心設備亮點：
- 雅馬哈數字調音臺：高品質音頻處理，確保會議聲音清晰、穩定，滿足多種場景需求。
- Soundking音響：震撼音效，均勻覆蓋全場，為會議提供卓越的聽覺體驗。
- Taiden會議系統：智能化討論與表決功能，提升會議效率與互動性。

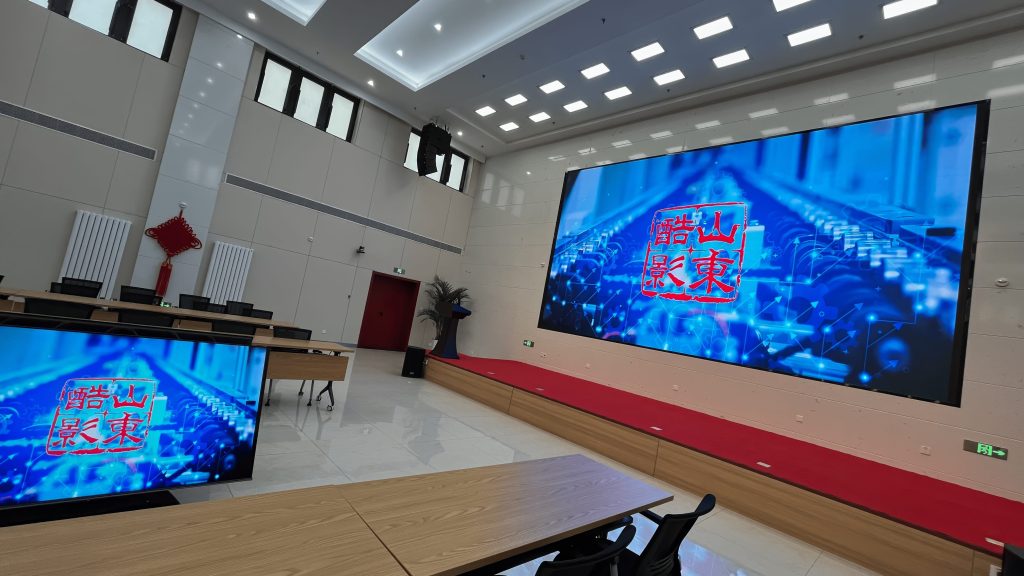

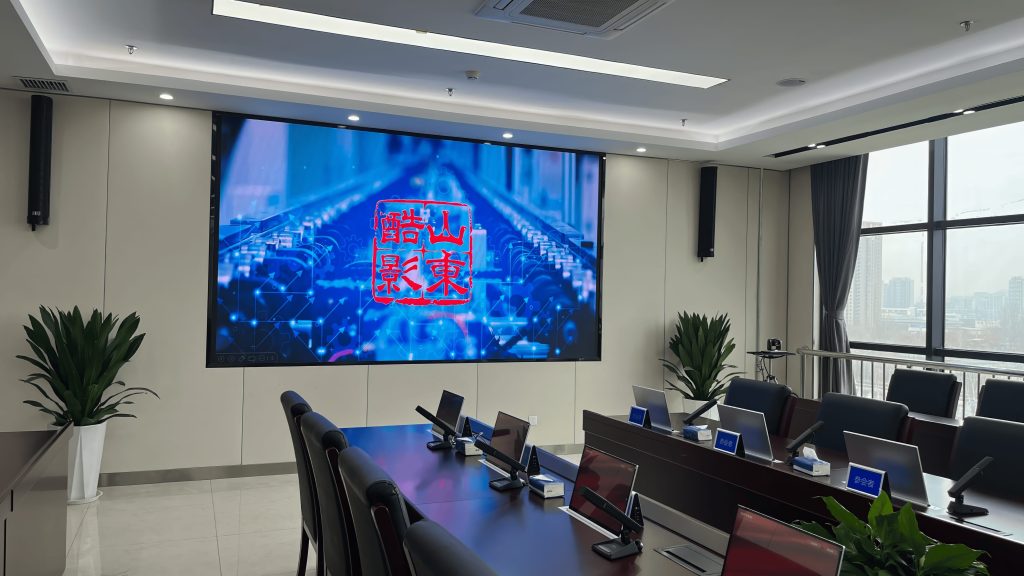

- LED大屏顯示：高清畫質，實時展示會議內容，視覺效果出眾。
- 無紙化會議系統：環保高效，支持電子文檔共享與批注，助力綠色辦公。

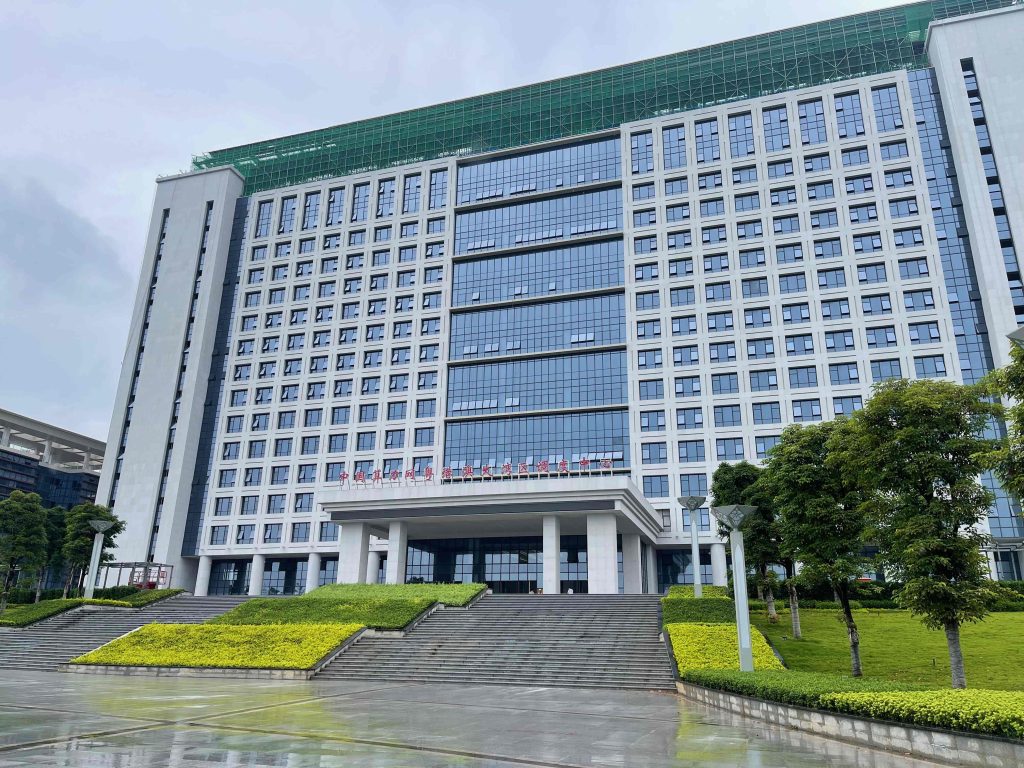

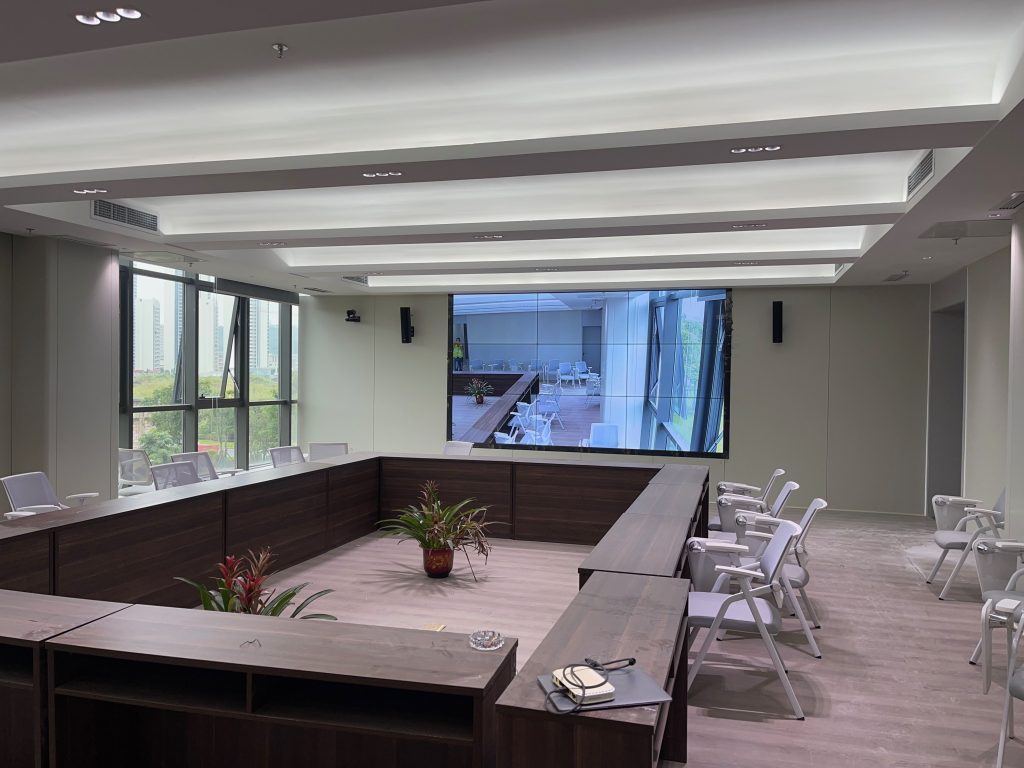

這套綜合智能會議系統不僅提升了齊魯空天信息研究院的會議效率，更為其未來創新發展提供了強有力的技術支撐。我們將繼續致力于為客戶提供更優質的智能化解決方案，推動行業進步！
#智能會議系統 #科技創新 #齊魯空天信息研究院 #高效協作
“緊湊”一詞通常與局限性聯系在一起，在擴聲領域，“緊湊”表示對功能、連接或音質的妥協，有時甚至意味著對這三者都作出了讓步。直到現在，選擇緊湊型調音臺幾乎等同于詢問自己愿意犧牲哪些因素，以便在現有空間中獲得所需功能。全新DM3系列調音臺打破陳規，為現場擴聲、直播、現場或家庭錄音、音樂制作等應用帶來與同尺寸的其他調音臺相比，更出色的音質、更快速便捷的設置和操作以及更專業的功能。不斷變化的世界持續帶來全新挑戰和機遇，DM3調音臺讓您通過緊湊型數字調音臺獲得遠超想象的強大能力和靈活性。
提升緊湊型數字調音臺的標準
1987年，雅馬哈發布第一款數字調音臺DMP7，與同類產品相比擁有更強大的功能，由此開啟了調音臺的新時代。幾十年后，DM3系列的多功能和便攜性使其成為廣泛應用和環境中富有價值的工具，并將為緊湊型調音臺的性能樹立全新標準。

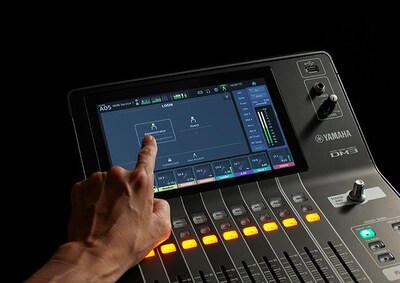

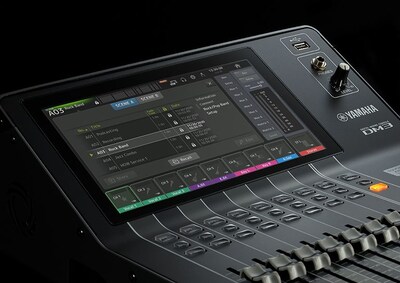

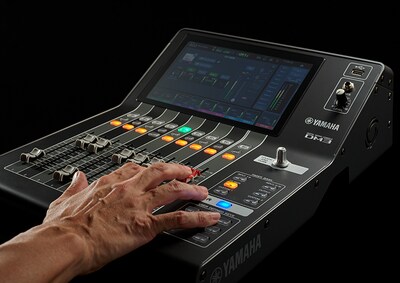

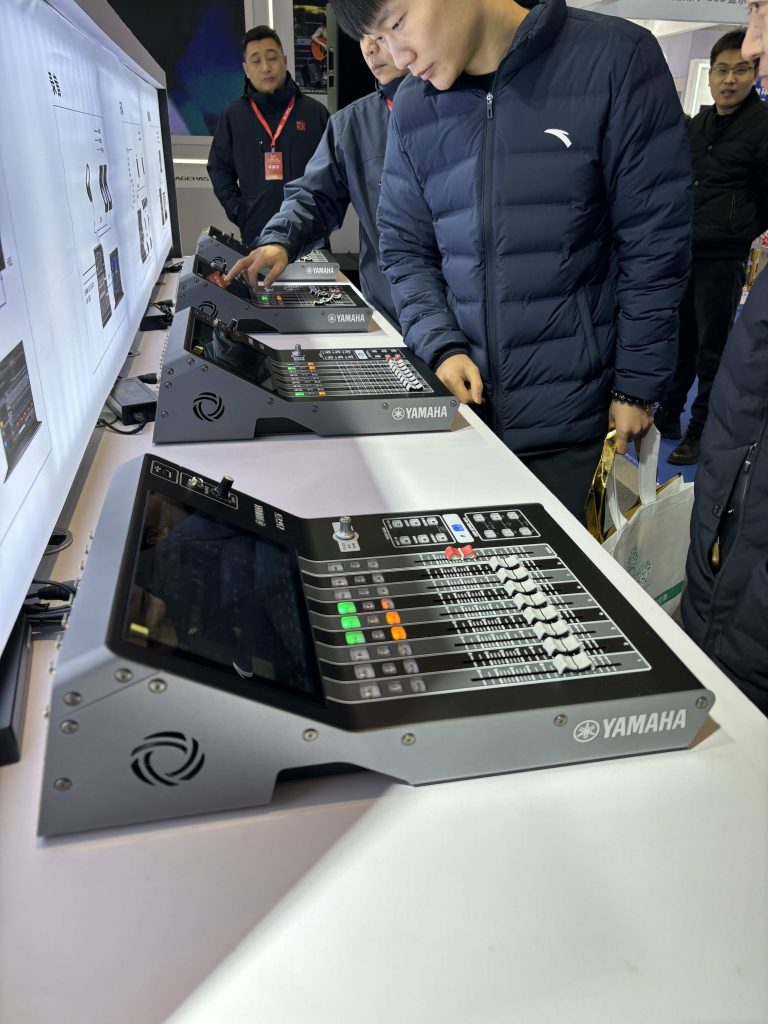

DM3系列包括DM3 Standard和DM3兩款型號，DM3是雅馬哈首款與Dante技術完全兼容的緊湊型調音臺，可實現多個設備之間更快速、更便捷的設置。兩款型號均具備多語言用戶界面，進行配置后可讓不同身份背景和技能水準的用戶簡單無憂地進行操作。
無論是現場演出場地還是家庭工作室，我們都能輕松想象出將DM3系列調音臺帶去演出、錄制并直播音頻，然后將作為DAW設置中一部分的DM3帶回家中。或者，可以在小型演出中將DM3作為主調音臺，也可在日后的現場直播中將其作為副調音臺——DM3系列帶給您無盡可能。
快速靈活的全規格設置
運輸、卸貨、在場館搭建擴聲系統可能是音頻工程師要經歷的艱巨的任務之一。DM3系列助其卸下重擔，該系列對空間需求更小，在Quick Pro Presets、Editor和StageMix軟件以及Dante兼容性（僅DM3型號）的幫助下可實現靈活的跳線，大大減少了系統設置和配置的時間。除此之外，DM3系列還具備6個混音+2個矩陣+2個效果處理器，您可以帶著這款強大、緊湊且堅固的調音臺去到任何舞臺。

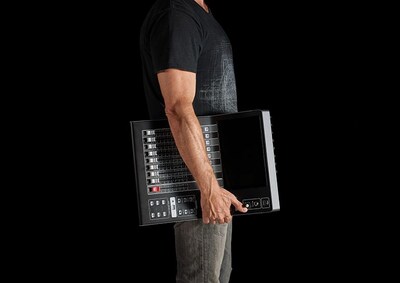

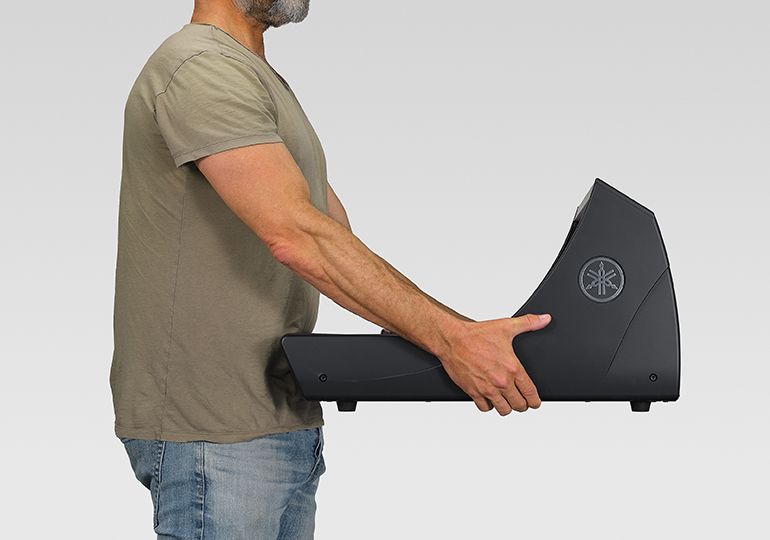

結構輕巧，便捷性強
得益于精準的結構設計和選材，DM3系列非常輕質，僅重6.5 kg，外殼堅固耐用，可經受住巡演的嚴酷考驗。

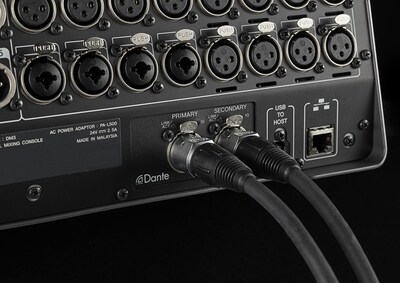

緊湊型Dante兼容調音臺
DM3是雅馬哈緊湊的Dante兼容型調音臺，可傳遞96 kHZ的高品質聲音，使用16個模擬輸入和8個低延遲輸出，可與TiO1608-D I/O機架搭配使用，實現簡單、快速的系統設置。
*DM3系列包含兩款型號：配備Dante的DM3和不配備Dante的DM3 Standard。

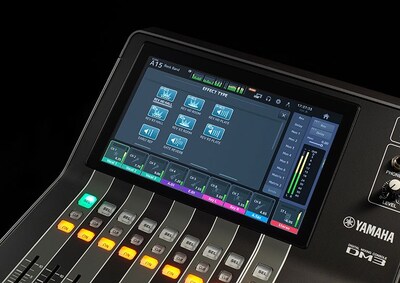

提升音頻工程師創造性的效果器
DM3系列自帶2個高品質的多效果處理器，具有18種高級效果，包括REV HD和REV R3，這是雅馬哈調音臺首次內置此效果器，為音頻工程師帶來了極大的創作自由，可滿足精準反應自我聲音的需求。
QuickPro Presets
快速設置專業聲音
雅馬哈研發團隊與備受尊敬的工程師以及Audio-Technica、FitEar、Sennheiser、Shure、Ultimate Ears和Westone Laboratories等主流廠家合作，共同開發了一系列優化的QuickPro Presets預設，可用于各種麥克風和輸出設備。使用這些實用預設，即便是新手工程師，也可輕松獲得理想聲音，而經驗豐富的工程師會感謝由此節約的大量時間。我們準備了超過200種用于輸入通道的預設，涵蓋人聲到鼓組的所有內容，均采用真實的麥克風和樂器對其進行精準調音。對于輸出通道，我們?yōu)椴煌N類的揚聲系統和Ultimate Ears等入耳監聽系統開發了預設，并提供多種變化形式以匹配不同的環境和空間大小。在時間緊張的情況下，用戶可以直接使用這些預設，也可以在此基礎上進行手動精調。在預設基礎上創建的設置和從零創建的設置都可保存為另外的預設。
適用于應用環境的場景預設
場景預設可用于通過DM3系列進行混音的各種應用環境，讓設置快速、便捷。
隸屬雅馬哈研發團隊的現役工程師創建了這些預設，旨在提高設置速度，為精調和排練留出更多時間。
豐富的應用程序為場館應用提供支持

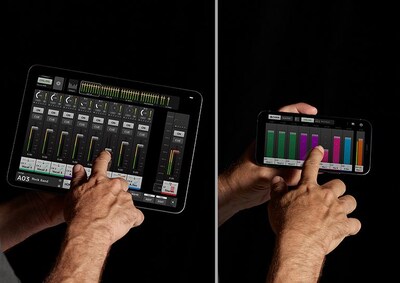

廣泛的應用程序?qū)椭脩魬?yīng)對不同需求，DM3 Editor可用于演出前完成設置，DM3 StageMix可從舞臺上遠程控制DM3系列，MonitorMix可以讓表演者調整各自的監聽。
專業水準的現場直播從未如此輕松
現場直播具有其獨特的技術需求，在缺少外部工具和所需空間的情況下，這些需求可謂是一個挑戰。

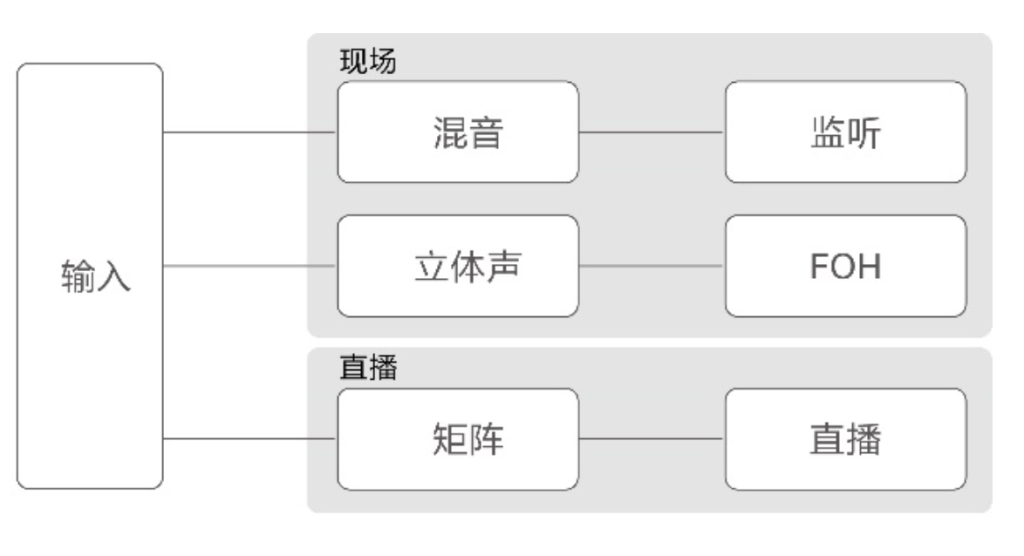

DM3系列配有一個USB接口，可以讓您立刻開始直播，并配備有一系列精簡功能，如矩陣、靈活的跳線和出廠預設等，這些功能適用于流暢無憂地進行現場直播。緊湊的設計使得DM3系列同樣適用于多調音臺配置，在此類配置中，可被用于流媒體直播，而另一臺調音臺則用于主控混音。
全面的直播功能套件
DM3系列將直播所需的功能濃縮至緊湊的機身內。配備了豐富的模擬I/O和USB端口，可以將音頻輸入DM3系列，并將混音后的內容直接傳送至已打開直播軟件的電腦。通過立體聲和矩陣，音頻路由帶來了充足的自由度，并可以為現場或直播提供獨立的音頻混音。

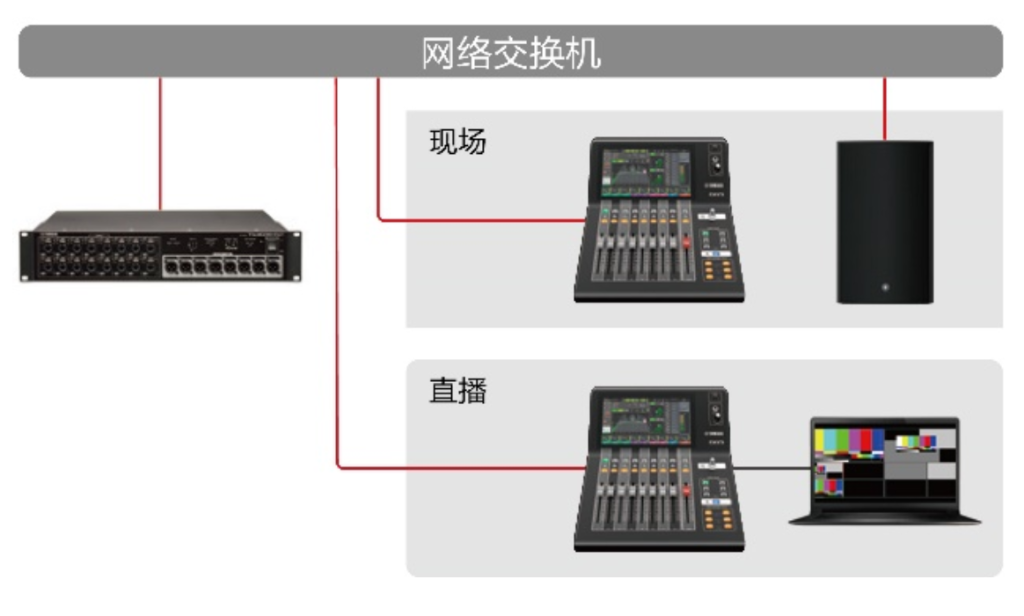

此外，具備Dante功能的DM3*適合獨立操作，也可作為具有多調音臺的大型直播系統的一部分使用。例如，工程師使用兩臺DM3單元可輸入Dante傳輸?shù)囊纛l用于現場和流媒體，或使用兩種不同的混音。緊湊型DM3是用于緊湊空間或系統擴展的理想之選。
*DM3 Standard是Dante非兼容型號，DM3是Dante兼容型號。

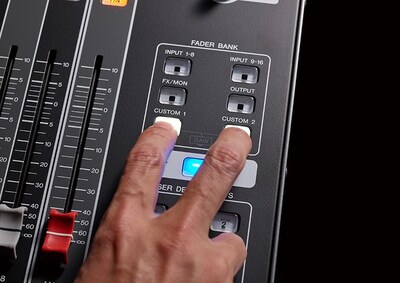

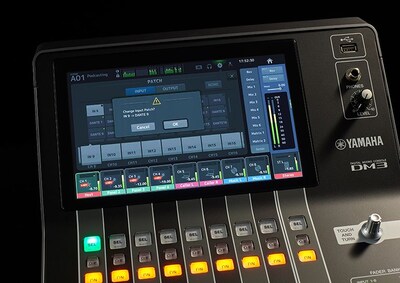

靈活的跳線設置
DM3系列支持自由更改輸入和輸出的跳線。這些調音臺可以靈活應對針對系統的細小修改以適應擺放位置，非常適用于按職能劃分的團隊。
緊湊機身蘊藏全面的錄音和編輯功能

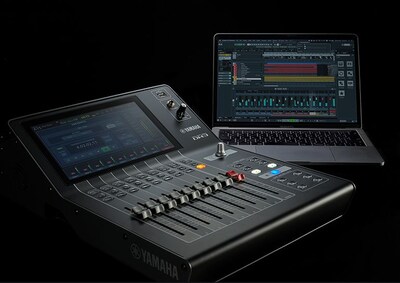

便捷的DM3系列作為全規格音樂制作工具，囊括了現場錄音和家庭編輯所需的所有基本功能。DAW Remote功能讓您可以通過一系列設備，在現場或錄音環境的任意位置控制混音和錄制，然后將錄制的內容帶回家中進行編輯。錄制的內容可直接存儲到USB閃存或通過USB to HOST存儲到相連電腦，或獨立存儲在Dante兼容設備（僅DM3型號）上，用隨附的Cubase AI軟件或您常用的DAW軟件套組來編輯。
提升音樂制作效率的DAW Remote
DM3調音臺可與數字音頻工作站（DAW）搭配使用。用戶可以將調音臺作為物理控制器，使用推子和按鈕執行音量調整、播放、停止等DAW操作，以實現順滑的操控。DM3支持一系列DAW軟件套組，并捆綁附贈Cubase AI，這是一款精簡卻強大的音樂制作軟件平臺。同時按下USER DEFINE KEYS 1和2按鍵，單步操作即可輕松切換至DAW Remote模式。
監聽電平的精確控制
DM3 可與數字音頻工作站 (DAW) 配合使用。可以使用調音臺的推子和按鈕作為物理控制器執行音量調節、播放和停止等 DAW 操作，以便在編曲時流暢地操作。 DM3 支持各種 DAW 軟件套件，并附贈了 Cubase AI —— 一個精簡但功能強大的音樂制作軟件平臺。切換到 DAW 遠程模式是一個簡單的一步操作，可以通過同時按下 FADER BANK 部分中的 CUSTOM 1 和 2 來執行。
多種錄音方式
兩款DM3型號均支持通過USB to HOST的多軌錄音，使用USB閃存和兩款調音臺前面板的USB接口，即可實現簡單的雙軌錄音。Dante兼容型DM3調音臺還加入了使用Dante虛擬聲卡的多軌錄音功能。簡單地說，DM3系列提供一系列錄音選項，讓用戶可以靈活滿足不同環境和應用場景的需求。
*不含Dante虛擬聲卡。
Cubase AI捆綁軟件
DM3系列捆綁了Steinberg旗下的下載版Cubase AI軟件。作為先進、全面的DAW軟件套組之一，Cubase引領潮流，為用戶提供了強大又靈活的音樂制作平臺。Cubase AI與贏得全球美譽的Cubase擁有相同的核心技術和用戶界面。
你的空間，你的設置，你的語言
不同的工作環境會帶來一系列全新挑戰，也對調音臺和用戶本身提出了不同的要求。
DM3系列調音臺在設計之初就將該需求納入考量，可自定義的界面能夠根據用戶需求和經驗水平進行定制。例如，以不同語言顯示通道名稱，可通過用戶賬戶限制操作，ProVisionaire Touch和ProVisionaire Control則為用戶提供了針對各種應用場景進行優化的控制面板。
*ProVisionaire將在未來的升級版本中支持DM3系列。
為用戶提供優化設置
DM3系列可應對廣泛人群的操作，無論是經驗豐富的專業工程師，還是幾乎沒有經驗的用戶，都可以設置適合自己的界面。例如，通過限制可用的操作，讓用戶以嘉賓身份登錄從而簡化使用功能。
DM3系列自帶豐富的用戶支持和省時功能，如GainFinder功能為增益設置提供視覺支持，1-knob COMP（單旋鈕壓縮）和1-knob Eq（單旋鈕均衡）支持通過單個旋鈕控制多個參數。此外，通道名稱支持Unicode編碼，支持各種語言的輸入，使得DM3系列成為高效且用戶友好的調音臺，尤其適用于不同語言和技術水準的多位用戶使用調音臺時的應用場景。
可選購的RK-DM3支持機架安裝和其他靈活安裝。
*使用DM3 Editor或DM3 StageMix以英語以外的語言輸入通道名稱。
讓DM3帶來您喜愛的插件

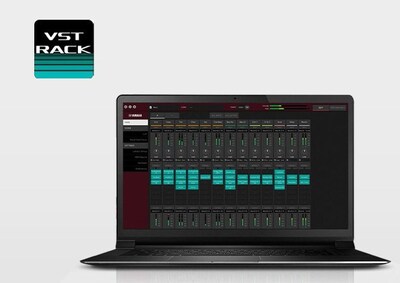

DM3系列捆綁了下載版VST Rack Elements，一款由雅馬哈帶來的插件宿主軟件包。
VST Rack Elements可以互相集成您自己的效果器插件和DM3系列或其他調音臺。
*DM3系列僅支持發送/返送效果插件。
*VST Rack Elements將于4月中旬上市。
*要下載 VST Rack Elements，請使用產品紙箱中隨附的“CUBASE AI 下載信息”表中的下載訪問代碼。表格上的下載訪問代碼提供了 VST Rack Elements 和 Cubase AI 的許可證。
豐富的遠程控制選項

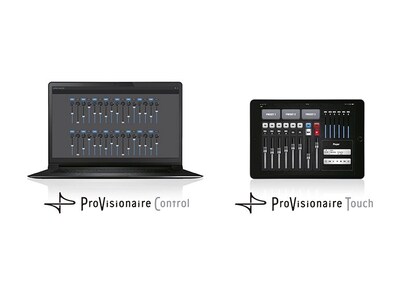

DM3系列與一系列外部控制器相互兼容。除雅馬哈定制型控制面板ProVisionaire系列外，這些調音臺還支持通用的通訊協議OSC（通過以太網）和MIDI（通過USB），為遠程控制提供靈活性。
*ProVisionaire將在未來的升級版本中支持DM3系列。
| DM3 | DM3 Standard | ||
|---|---|---|---|
| 概述 | |||
| 混音能力 | 輸入通道 | 16個單聲道 + 1個立體聲 + 2個FX返送 | 16個單聲道 + 1個立體聲 + 2個FX返送 |
| 混音母線 | 6 | 6 | |
| 矩陣 | 2（支持輸入到矩陣） | 2（支持輸入到矩陣） | |
| 立體聲母線 | 1 | 1 | |
| FX母線 | 2 | 2 | |
| CUE母線 | 1 | 1 | |
| 一般規格 | |||
| I/O接口 | 模擬輸入 | 16個麥克風/線路（12個XLR + 4個XLR/TRS Phones Combo） | 16個麥克風/線路（12個XLR + 4個XLR/TRS Phones Combo） |
| 模擬輸出 | 8（XLR） | 8（XLR） | |
| Dante | 2（etherCON：主/次） | – | |
| 網絡 | 1 (RJ-45) | 1 (RJ-45) | |
| USB TO HOST | 1（USB Type-B，USB2.0） | 1（USB Type-B，USB2.0） | |
| USB TO DEVICE | 1 (USB Type-A) | 1 (USB Type-A) | |
| Phones | 1（TRS Phones型） | 1（TRS Phones型） | |
| 直流插孔 | 1（XLR 4針，直流電源輸入） | 1（XLR 4針，直流電源輸入） | |
| 用戶界面 | 1個9英寸多點觸控顯示屏，9個推子（8通道+1主推子），1個“觸摸轉動”旋轉編碼器 | 1個9英寸多點觸控顯示屏，9個推子（8通道+1主推子），1個“觸摸轉動”旋轉編碼器 | |
| 錄音和播放 | PC/Mac | 錄音18軌，播放18軌 | 錄音18軌，播放18軌 |
| USB存儲設備 | 錄音2軌（USB硬盤/SSD/閃存），播放2軌（USB硬盤/SSD/閃存） | 錄音2軌（USB硬盤/SSD/閃存），播放2軌（USB硬盤/SSD/閃存） | |
| 采樣率 | 96 kHz/48 kHz | 96 kHz/48 kHz | |
| 信號延遲 | 低于1.3 ms（CH INPUT到OMNI OUT，F(xiàn)s=96 kHz） | 低于1.3 ms（CH INPUT到OMNI OUT，F(xiàn)s=96 kHz） | |
| 頻率響應 | +0.5，-1.0 dB 20 Hz-20 kHz，參考標稱輸出水平@1 kHz，INPUT到OMNI OUT | +0.5，-1.0 dB 20 Hz-20 kHz，參考標稱輸出水平@1 kHz，INPUT到OMNI OUT | |
| 總諧波失真 | 低于0.01% 20 Hz – 20 kHz@+4 dBu 到10 kΩ，INPUT到OMNI OUT，輸入增益=最小*1 | 低于0.01% 20 Hz – 20 kHz@+4 dBu 到10 kΩ，INPUT到OMNI OUT，輸入增益=最小*1 | |
| 哼聲和噪音等級 | 等效輸入噪音 | 典型值-126 dBu，等效輸入噪音，輸入增益=最大，-85 dBu，冗余輸出噪音，主立體聲關閉*2 | 典型值-126 dBu，等效輸入噪音，輸入增益=最大，-85 dBu，冗余輸出噪音，主立體聲關閉*2 |
| 殘余輸出噪音 | 典型值-126 dBu，等效輸入噪音，輸入增益=最大，-85 dBu，冗余輸出噪音，主立體聲關閉*2 | 典型值-126 dBu，等效輸入噪音，輸入增益=最大，-85 dBu，冗余輸出噪音，主立體聲關閉*2 | |
| 動態范圍 | 典型值107 dB，DA轉換器，典型值107 dB，INPUT到OMNI OUT，輸入增益=最小 | 典型值107 dB，DA轉換器，典型值107 dB，INPUT到OMNI OUT，輸入增益=最小 | |
| 串擾 | -100 dB，相鄰INPUT/OMNI OUT通道，輸入增益=最小@1 kHz*3 | -100 dB，相鄰INPUT/OMNI OUT通道，輸入增益=最小@1 kHz*3 | |
| 功率要求 | DC24 V/2.5 A，PA-L500（100 V-240 V，50 Hz/60 Hz） | DC24 V/2.5 A，PA-L500（100 V-240 V，50 Hz/60 Hz） | |
| 功耗 | 43 W | 43 W | |
| 外觀尺寸 | W | 320 mm | 320 mm |
| H | 140 mm | 140 mm | |
| D | 455 mm | 455 mm | |
| 凈重 | 6.5 kg (14.3 lb) | 6.5 kg (14.3 lb) | |
| 包含附件 | 使用說明書、電源適配器、下載信息 | 使用說明書、電源適配器、下載信息 | |
| 附件 | RK-DM3 | RK-DM3 | |
| 工作溫度 | 0 – 40 °C | 0 – 40 °C | |
| 存儲溫度 | -20 – 60 °C | -20 – 60 °C | |
- *1 總諧波失真使用–18 dB/倍頻程濾波器@80 kHz測量。
- *2 哼聲和噪音使用A計權濾波器測量。
- *3 串擾使用-30 dB/倍頻程濾波器@22 kHz測量。
學習視頻
1 DM3：幫您做到更多
2 DM3：快速開始
3 DM3：混音輸入
4 DM3：混音輸出
5 DM3：錄音&直播
6 DM3：Dante幫您做到更多
7 DM3：應用程序幫您做到更多
8 DM3：新固件V2.0 插入功能
9 DM3：新固件V2.0 特點
DM7 系列是一個創新的數字調音臺系列，它不僅保證了出色的音質、易操作性和高可靠性來連接工程師、藝術家和觀眾，而且還具有高度可擴展性和足夠的靈活性，可以根據應用場景進行調整。 DM7 設置可以根據工程師的喜好進行各種配置，并且支持范圍廣泛的聲音環境。
在雅馬哈開發先進數字調音臺的悠久歷史中，我們也始終堅持一個理念——聲音創作的理想起點是完全自然或“透明”的聲音。這種自然之音的概念在 DM7 系列高端輸入部分得到體現，高保真、無染色的聲音如同畫布一般，工程師使用 DM7 系列內置插件對其進行染色和重塑?？偠灾?，DM7 系列在各個方面都取得了進步，以幫助工程師創造他們理想的聲音。
一個堅實的開始
這一切都始于您的聲音，如果您的調音臺的輸入部分受到任何影響或缺失，您的混音就不可能滿足您或聽眾的期望。為了滿足我們自己非常嚴格的音質標準，雅馬哈調音臺和 I/O 的輸入都經過精心設計和構造。我們考慮了初始輸入階段的各個方面，從各個組件、電源和接地，到輸入的電路布局和機械結構，以實現我們標志性的“透明聲音”。
此外，DM7 系列支持高達 96kHz 的采樣率，可提供卓越的高解析度音質。
強大的通道條
DM7 系列通道條（Channel Strip）配備了眾多高級功能，可方便、直觀地處理聲音。除了繼承自 RIVAGE PM 的 Channel EQ，新添加的 FET Limiter 和 Diode Bridge Compressor 提供擴展的動態控制，而新的“History”功能與現有的壓縮器和門限相結合，實現更容易和精確的動態調整?！癕ix Balance”參數是另一項新功能，可讓您輕松地將原始聲音與壓縮聲音混合并壓縮。此外，現在可以更改 EQ 和 Dynamics 2 的順序以適合您的創作偏好，進一步擴大聲音創作的范圍。
DM7 系列還配備了 Dan Dugan 自動混音器，通道條中有多達 64 個通道作為標準功能。與以其專有算法為基礎的自動麥克風混音器而聞名的美國公司 Dan Dugan Sound Design 合作，無需 EQ RACK 資源即可從通道條方便地訪問自動混音器功能。
輸入電平表還包括一個直方圖顯示，以幫助調整話放電平。
廣泛的插件和新效果器

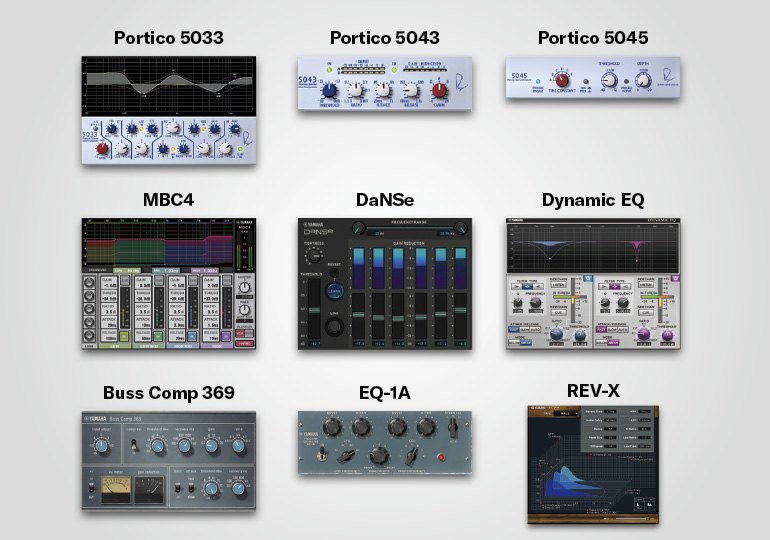

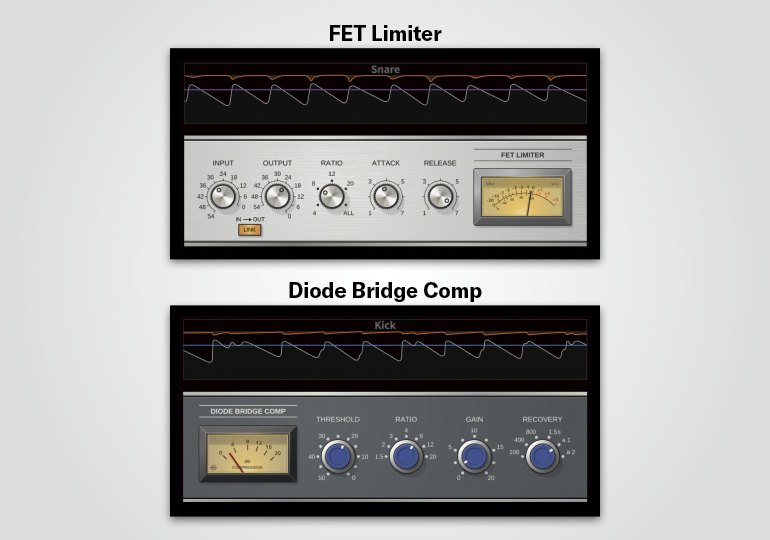

DM7 系列配備了一套廣泛的插件以適應各類應用場景，包括著名的 Portico 5033 均衡器和 Portico 5043 壓縮器/限制器的 VCM 模型——兩者都是通過與 Rupert Neve Designs 公司的密切合作開發的。還包括雅馬哈的原創插件，例如 DaNSe 動態噪聲抑制器和 Dynamic EQ，它們在音頻工程師中廣為人知。
FX RACK 是擁有43 種高級效果器的高品質多效果處理器，包括新配備的 REV HD 和 REV R3，可激發創意聲音至更廣泛的深度。

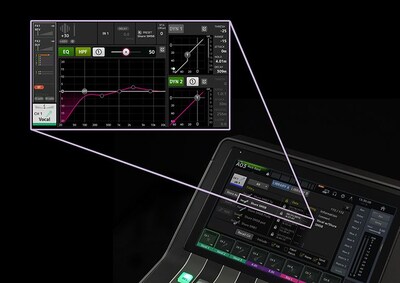

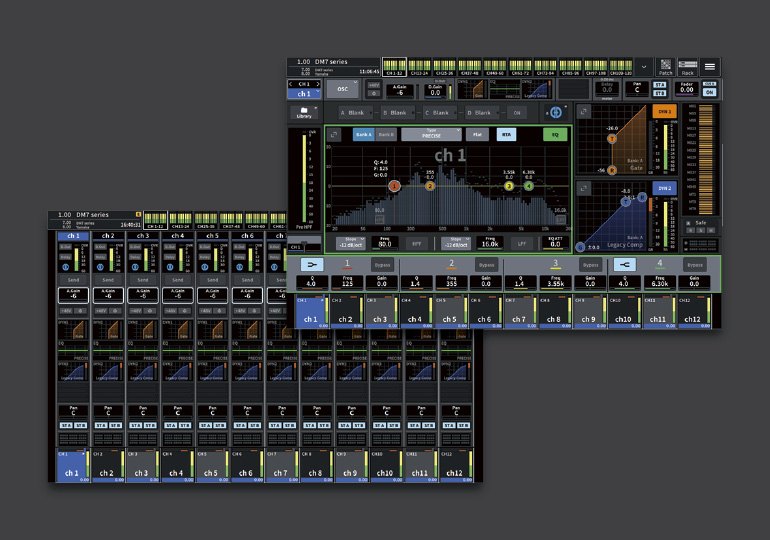

用于直觀控制的高級GUI
DM7 系列高級圖形用戶界面（GUI）將深受音頻工程師的喜愛，它提供了極致的觸摸操作便利性，讓用戶可以即時直觀地訪問調音臺強大的功能。
選定通道視圖（Selected Channel View）提供通道條上的操作信息列表，保留了以前 GUI 的優點，更新的操作格式實現了更少的步驟和時間。
您在日常生活中使用的熟悉的觸摸屏操作感現在同樣可以在您的調音臺上實現。
配置理想的 DM7 系統以適應您的工作流程
DM7 系列包括功能齊全的 DM7-EX，它結合了大型 2-bay DM7 和配備物理控制器的 DM7 控制面板，以及可安裝在機架上的 DM7 Compact，盡管尺寸緊湊，但功能強大且靈活?？偣灿?個 DM7 系統、捆綁軟件、可控設備等，這個多功能系列讓您比以往任何時候都更容易找到更適合您的混音風格、環境和工作流程的產品。

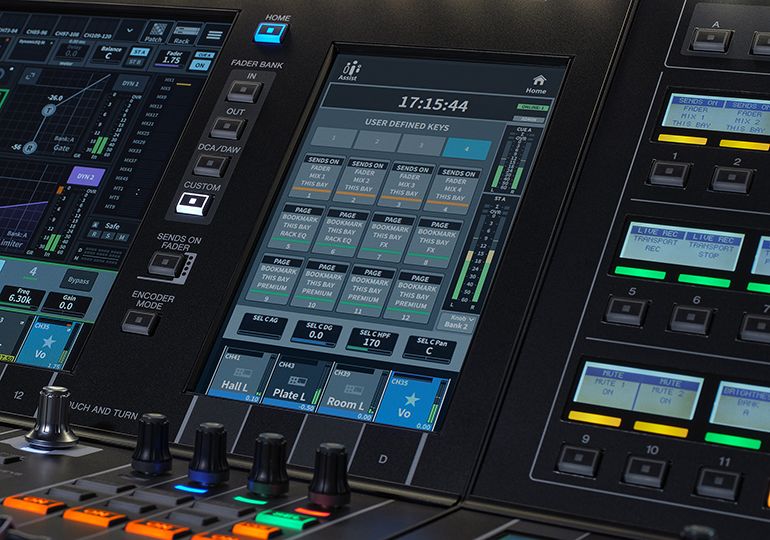

用于簡化性能的Utility實用屏幕
DM7 系列多塊觸摸屏提供快速、直觀的操作性，讓您的混音體驗更輕松、更愉快。12 英寸大屏幕提供方便的操作，您可以將更多精力集中在聲音創作上，顯示界面包括選定通道視圖，確保您需要的所有相關混音信息都觸手可及。新添加的 7 英寸Utility實用屏幕可讓您隨時監控場景列表、用戶自定義鍵和電平表等基本功能，以實現快速高效的操作。
高級選定通道視圖和可見概覽視圖
DM7 系列繼承了 RIVAGE PM 系列的選定通道視圖和概覽，但還擁有更新的、更直觀的操作，以適合當前技術水平不斷提高的需求。 選定通道視圖（Selected Channel View）提供了每個單獨通道的重要信息列表，您可以快速訪問要調整的參數。它還結合了觸摸屏操作的優點，以減少執行任務所需的步驟。
概覽視圖（Overview）也仍然可用，它擁有類似模擬調音臺的操作，列出了多個通道的信息，可以快速訪問您正在使用的通道參數。
按照您的語言進行設置
DM7 系列各個通道名稱可顯示多國語言，操作變得更加舒適和直觀。以母語顯示藝術家和樂器的名稱也將有助于音頻制作或擴聲經驗有限的操作者操作系統。
* 可通過編輯器軟件或StageMix 應用程序輸入多語言通道名稱。

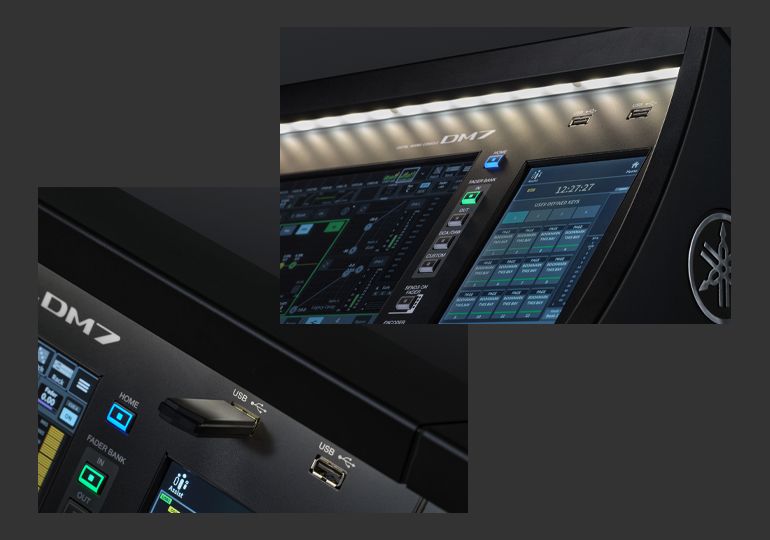

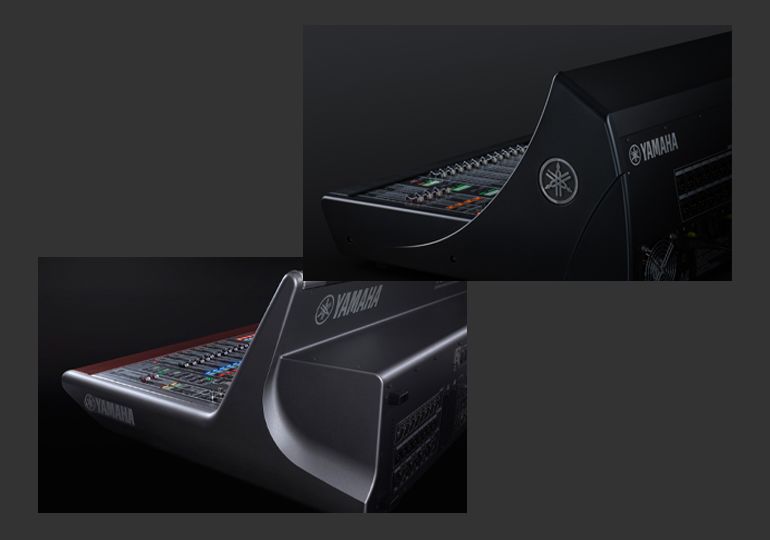

功能性和引人矚目的外觀
條形燈可照亮推子表面，為工程師在黑暗的現場環境提供優勢。然而，傳統的調音臺缺乏統一感，燈帶經常突出，不美觀。在 DM7 系列中，我們設計了連接燈帶和推子表面的側邊，采用平滑的曲線，營造出一體感。側邊的形狀可防止燈條漏光，同時起到保護作用，防止意外接觸 USB 記憶棒、旋鈕等。
一貫的用戶體驗
調音師必須在緊張的時間內設置并創造出盡可能好的聲音，但由于場地和使用的設備因時而異，難以操作的調音臺會增加工作量。 DM7 系列的按鈕和旋鈕布局、功能和圖形界面均采用與其他雅馬哈系列調音臺相同的標準，用戶因此可以獲得非常熟悉的感覺。
DM7系列也繼承了RIVAGE PM、CL、QL調音臺流暢的設計線條，在操作性和造型上實現了一致的設計。
結構緊湊且重量輕，便于安裝和運輸
在大多數環境和場景中，易于運輸和快速設置是調音臺重要的特性之一。對于 DM7 系列，顯示屏的角度、推子和按鈕的間距以及燈條的位置都經過精心設計，以在緊湊的機箱中保持高可操作性和可視性。 DM7 Compact 還可以移除側邊安裝在機架上，從而充分利用現場有限的空間。

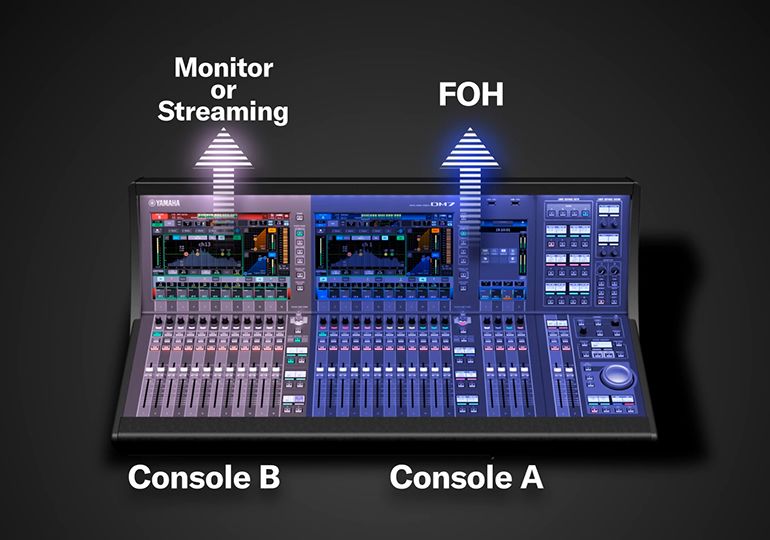

分割模式將一臺調音臺變成兩臺調音臺
分割模式幫助您像使用兩臺調音臺一樣使用一臺調音臺。即使空間限制您只有一臺 DM7 系列調音臺，您也可以像使用兩臺單獨的調音臺一樣進行 FOH 和 Monitor，或者 FOH 和直播等。

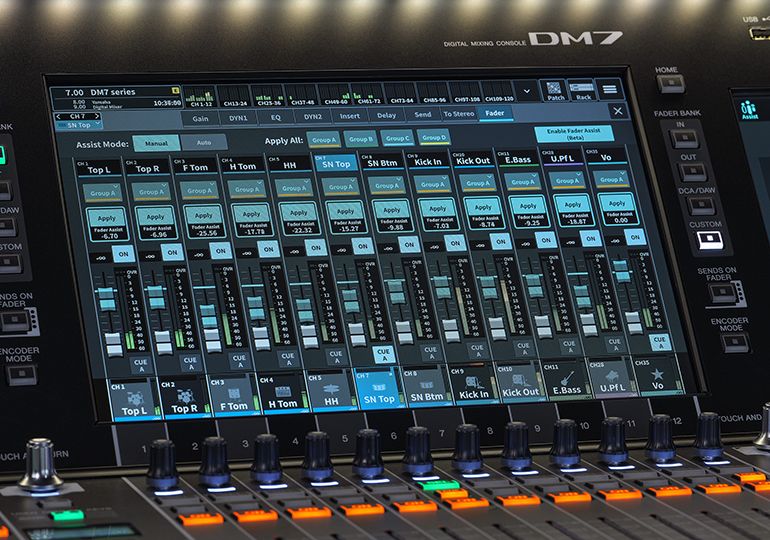

“輔助”功能讓你專注創意
雅馬哈數字調音臺一直與新興技術一起發展，也許更重要的是，我們已經調整了它們的許多功能和可操作性，以響應每天使用我們調音臺的人們的反饋。 DM7 系列新加入的“輔助”是一項高效的新功能，可以處理重要但程序性更強的任務，讓工程師可以精煉他們的創意工作流程。輔助（Assist）是一項功能，可“建議”話放的調整、命名和平衡推子電平（這些是所有音頻工程必需的），幫助工程師專注于更具創造性的工作和交流，從而減少設置和準備時間。 HA Assist 根據輸入信號電平建議合適的話放級別，Naming Assist 使用輸入信號信息為每個通道建議圖標/通道名稱，F(xiàn)ader Assist 為指定通道建議推子平衡。這些建議將根據您的反饋和建議不斷改進。

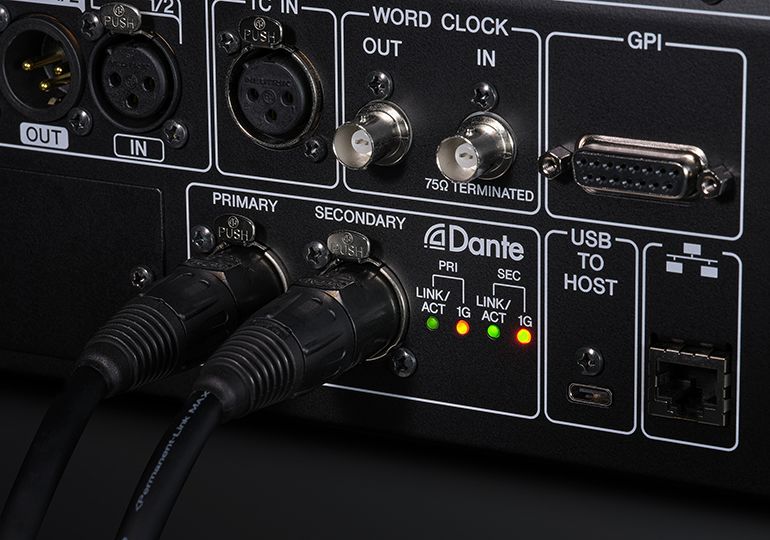

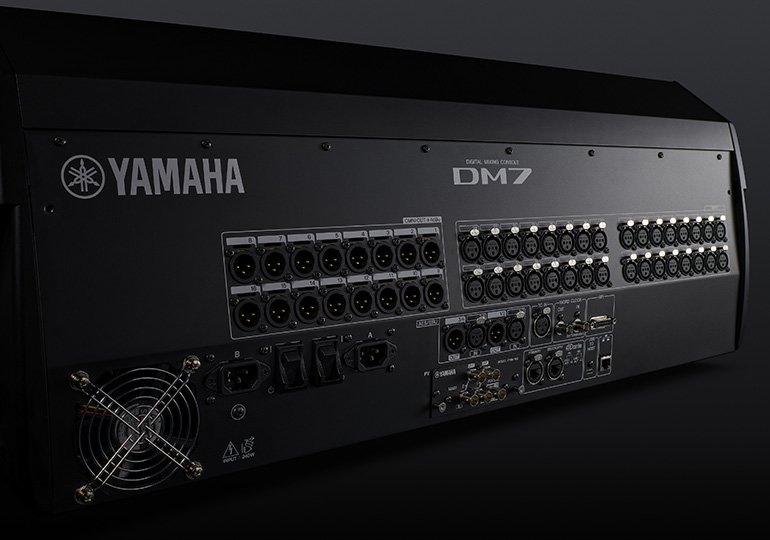

用于高通道數和靈活連接的 Dante 接口
DM7 系列通過 Dante 提供 144 通道輸入/輸出，結合了軟件、硬件和網絡協議，已成為行業標準，被專業音頻制造商采用并集成到音頻設備中。 Dante 允許通過單根以太網電纜傳輸數百個音頻通道，讓您可以使用靈活且可擴展的網絡構建強大的系統，而無需擔心任何領域的通道數量。當然，還支持 HA Remote 和設備控制，設備安裝功能允許輕松配線和控制支持 Dante 的設備。

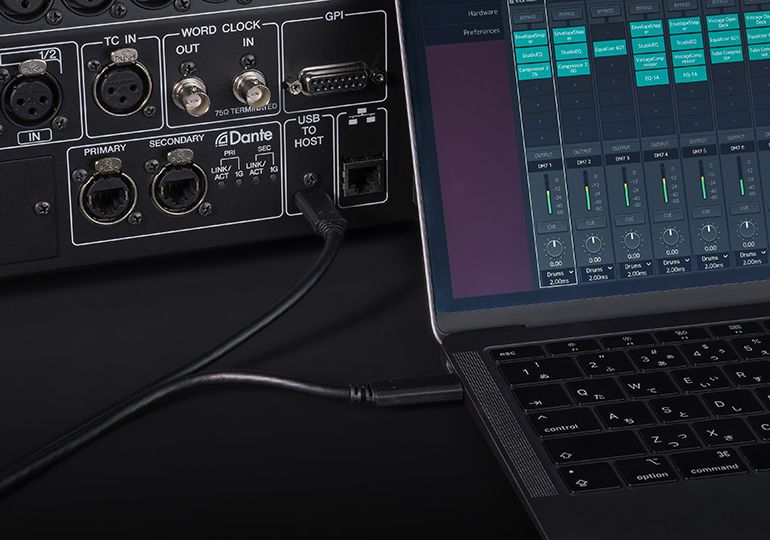

多功能 USB 連接
DM7 系列 USB Type-C 接口提供 18 個輸入/輸出音頻接口功能，用于錄音、直播、回放、連接會議系統等。
它還支持 MIDI 控制和 DAW 遙控等附加功能，以擴展您的聲音創作工具箱并簡化您的工作流程。

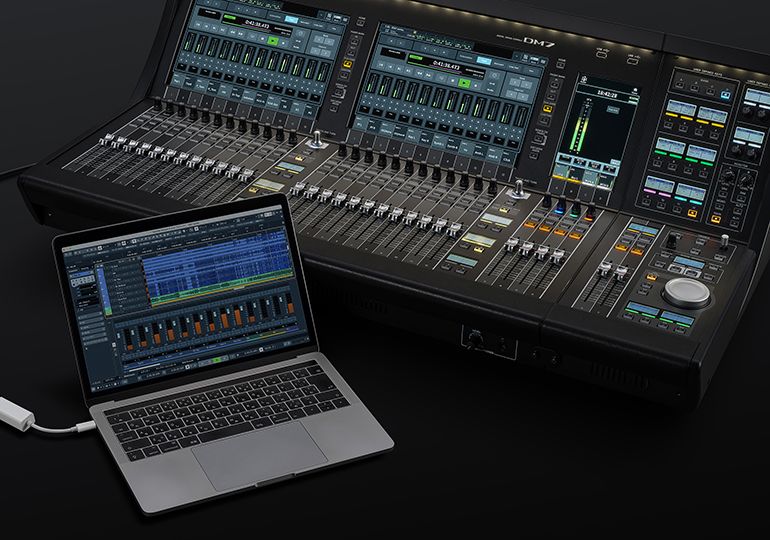

用于高效音頻制作的 DAW 遙控功能
DM7 系列是使用 DAW 進行音樂制作和錄音的完美調音臺。 DAW 遙控功能（DAW Remote）功能允許使用本機的推子和按鍵等物理控制器執行音量控制、播放、停止等操作，為音頻制作和錄音應用提供流暢的操作。只需按下推子組 DCA 并選擇 DAW 遙控即可訪問 DAW 遙控模式

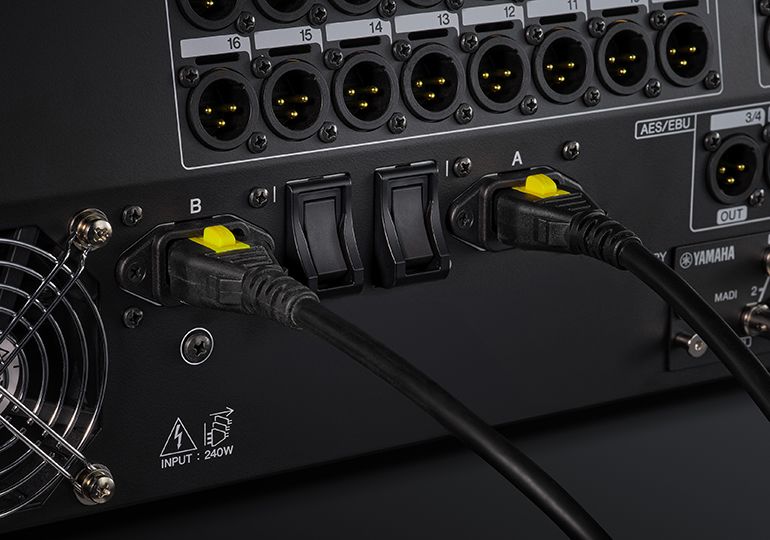

冗余電源，可靠性高
電源故障是操作任何專業音頻設備時的主要風險，因此我們?yōu)?DM7 系列配備了雙電源裝置，以降低因斷電導致演出期間停機的風險。如果一個電源出現問題，只要第二個電源處于活動狀態，操作將繼續不受影響。

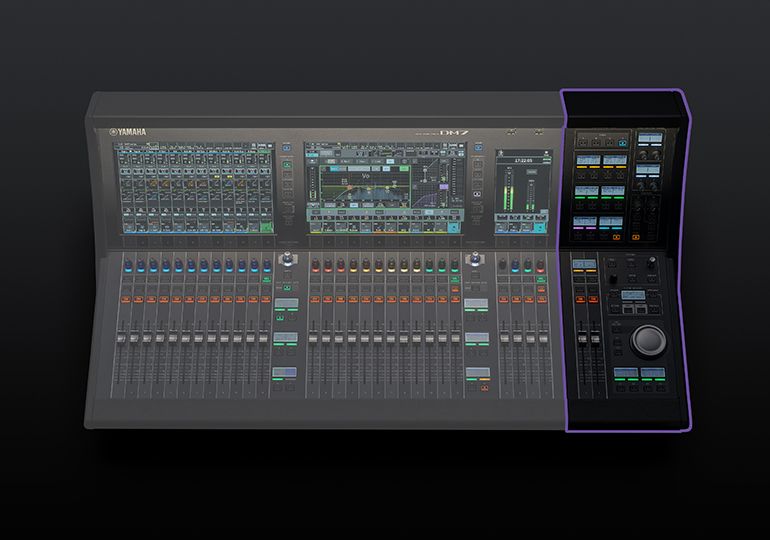

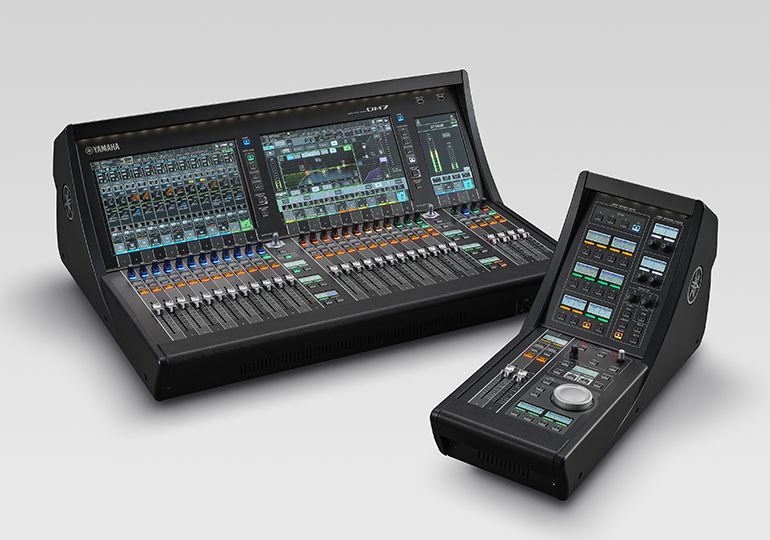

DM7 Control 擴展控制器
通過以太網電纜將 DM7 控制單元連接到 DM7 調音臺，可以在許多應用場景中快速方便地訪問各種物理控制，例如用戶自定義鍵/旋鈕、場景記憶、監視器控制和聲相器。它通過用戶自定義鍵/旋鈕和場景記憶鍵為音樂劇等需要完美定時觸發和場景切換的應用提供快速可靠的操作，同時分配給用戶自定義鍵和滾輪的傳輸鍵為后期制作提供舒適快速的操作。
它也是廣播、沉浸式制作和任何其他可以受益于物理控制器的應用程序不可或缺的工具。
DM7 Control 可以連接到任何 DM7 調音臺并作為一個調音臺操作。
* DM7 Control 控制器帶有廣播包/劇院包許可證代碼，使用戶可以方便地訪問其他專用功能。（需要 DM7 固件 V1.5 或更高版本）

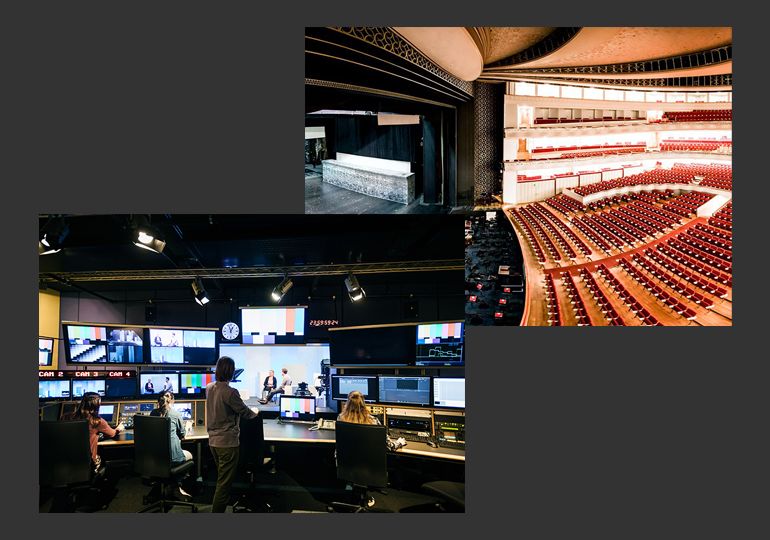

廣播軟件包和劇院軟件包用于增強的專業控制
可以通過添加廣播軟件包/劇院軟件包來訪問有價值的專用功能。 廣播軟件包（Broadcast Package）包括 5.1 環繞聲支持、混音減（Mix Minus）、響度電平表（Loudness Meter）以及廣播應用程序所需的其他功能，可方便地用于廣播混音。
劇院軟件包（Theatre Package）提供可在音樂劇和其他戲劇應用場景中有效使用的功能，包括演員庫、DCA 場景網格、AFC 圖像控制和其他可顯著增強戲劇應用場景混音的功能。
* Broadcast Package/Theatre Package 需要 DM7 固件 V1.5 或更高版本。
* 廣播套餐/劇院套餐需要 ProVisionaire Cloud 進行許可證管理。請檢查您所在地區的可用性。

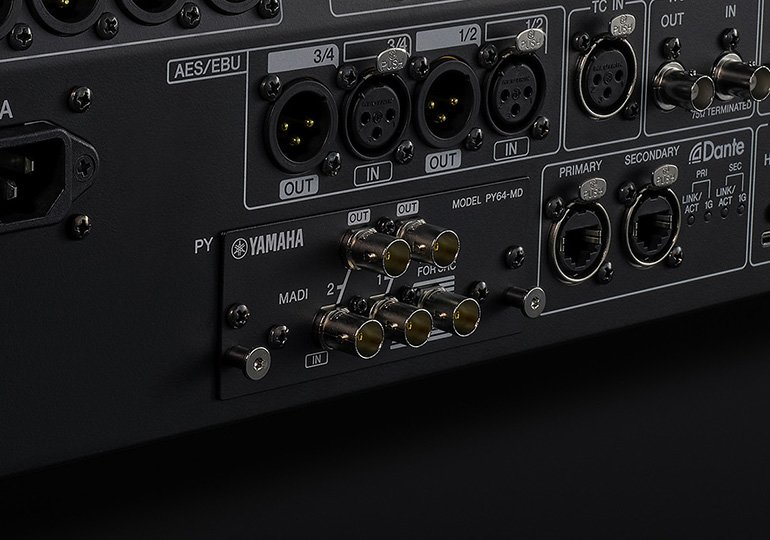

用于擴展卡的 PY 插槽
DM7 系列配備了支持多達 64 個輸入/輸出 PY 插槽，用戶可以自定義調音臺的功能和連接性。 擴展卡 PY64-MD 通過 MADI 支持 64 進 64 出音頻輸入/輸出，PY8-AE 帶有 8 進 8 出 AES/EBU D-sub 25 針接口，PY-MIDI-GPI則擁有DIN 5針和D-sub 15針接口，可擴展MID/GPI控制端子，靈活支持多種系統。

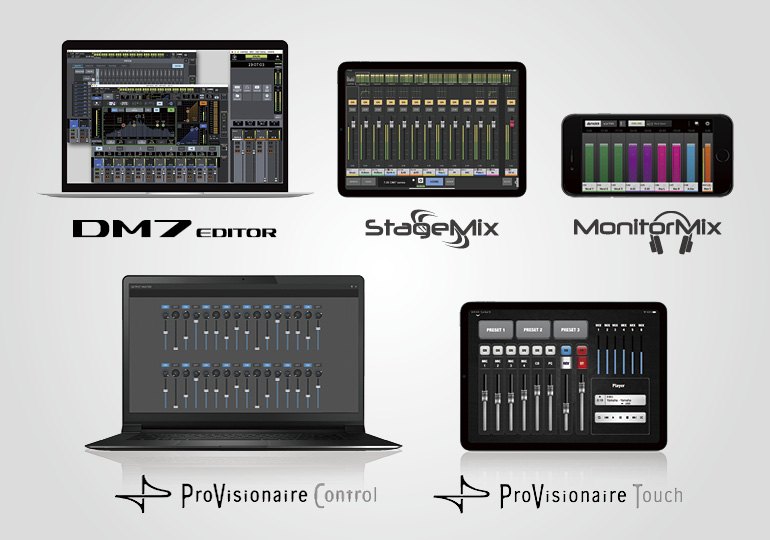

兼容軟件，方便控制
近年來，數字調音臺越來越普遍，可以使用各種應用程序?qū)崿F(xiàn)無線混音、監聽混音、離線提前準備和遠程控制。 DM7 系列提供專用應用程序 DM7 Editor 和 DM7 StageMix，以及雅馬哈應用程序 MonitorMix、ProVisionaire Contol 和 ProVisionaire Touch。DM7 系列還配備了OSC（開放式聲音控制）服務器功能，允許從兼容 OSC 的設備控制 DM7 系列。

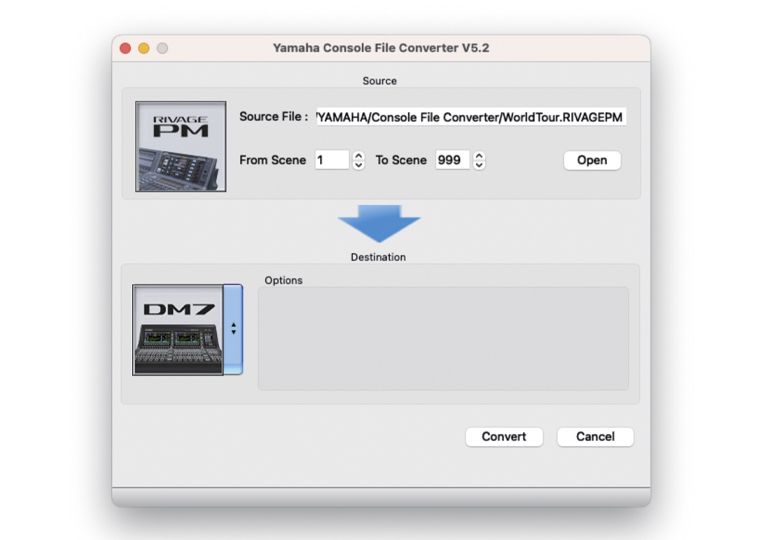

使用調音臺文件轉換器（Console File Converter）為演出做好準備
雅馬哈調音臺文件轉換器（Console File Converter）是一款允許在多個雅馬哈數字調音臺之間共享數據的應用軟件，DM7 系列調音臺包含在該軟件的最新版本中。用戶可以在 DM7 系列、RIVAGE PM 系列、CL/QL 系列、PM5D、M7CL 和 LS9 調音臺之間共享數據，因此一場演出的數據不必因為下一場使用不同型號的調音臺而重新開始編輯設置。

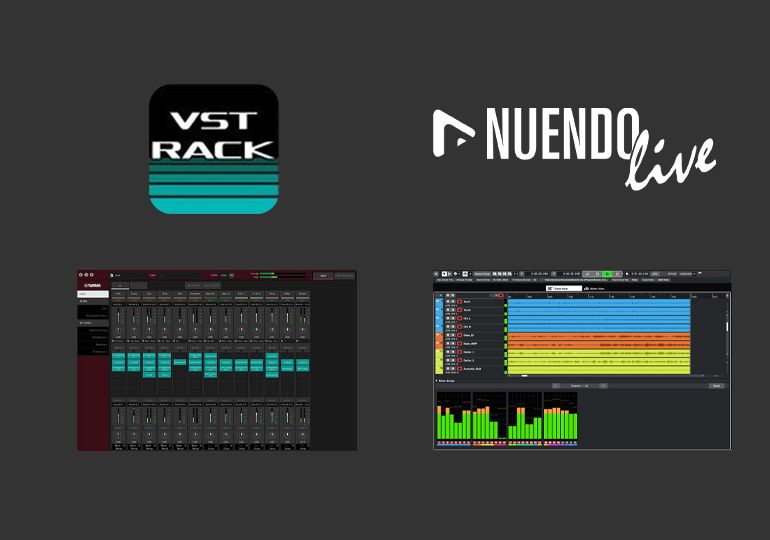

捆綁軟件擴展您的創意
DM7 系列捆綁了 VST Rack Elements 和 Nuendo Live，激發了各種現場和工作室場景的創造性聲音塑造。
VST Rack Elements 是插件宿主軟件，可讓您使用 VST 插件無縫配置自己的效果器機架。它與 Mac 和 Windows 平臺兼容，讓您可以自由靈活地構建完全個性化的插件環境。
Steinberg Nuendo Live 是一款 DAW 軟件，針對現場聲音的多軌錄音以及帶有多軌錄音的虛擬試音進行了優化，以實現流暢的排練或歌曲創作需求。
此外，通過安裝 Yamaha Console Extension，您可以從調音臺控制 Nuendo Live 的傳輸和其他功能，這樣您就可以在不接觸 PC 的情況下開始錄制，或者方便地用于播放和其他目的。
| DM7 | DM7 Compact | ||
|---|---|---|---|
| 概述 | |||
| 混音能力 | 輸入通道 | 120 單聲道 | 72 單聲道 |
| 混音母線 | 48 | 48 | |
| 矩陣 | 12 (支持矩陣輸入) | 12 (支持矩陣輸入) | |
| 立體聲母線 | 2 | 2 | |
| 單聲道母線 | 1 (可以更改立體聲 B) | 1 (可以更改立體聲 B) | |
| Cue 母線 | 2 | 2 | |
| 一般規格 | |||
| I/O 接口 | 模擬輸入 | 32 | 16 |
| 模擬輸出 | 16 | 16 | |
| Dante | 主/ 次 | 主/ 次 | |
| AES/EBU 輸入 | 2 (4ch) | 0 | |
| AES/EBU 輸出 | 2 (4ch) 包含SRC（采樣率轉換） | 1 (2ch) | |
| 擴展卡槽 (PY 卡槽) | 1 | 1 | |
| 字時鐘 I/O | 進 / 出 | 進 / 出 | |
| MIDI接口 | 沒有(USB 至 HOST 支持MIDI 協議) | 沒有(USB 至 HOST 支持MIDI 協議) | |
| GPI | 5 進/ 5 出 | 5 進/ 5 出 | |
| USB 至 設備 | 2 (文件保存/加載，2 軌錄制/播放) | 2 (文件保存/加載，2 軌錄制/播放) | |
| USB 至 主機 | 1 (USB Type-C, USB2.0) | 1 (USB Type-C, USB2.0) | |
| 以太網接口 | 有 | 有 | |
| 電平表橋 | 屏幕顯示 | 屏幕顯示 | |
| 燈 | 0 (內置 LED 燈帶) | 0 (內置 LED 燈帶) | |
| 視頻輸出 | 沒有 | 沒有 | |
| 時間碼輸入 | 有 | 有 | |
| 耳機接口 | 1 | 1 | |
| 交流電接口 | 2 (V型鎖扣) | 2 (V型鎖扣) | |
| 外部冗余電源 | 內建雙電源 | 內建雙電源 | |
| 場景記憶 | 場景數 | 500 | 500 |
| 調用安全 | 有 | 有 | |
| Focus 調用 | 有 | 有 | |
| 淡入淡出時間 | 有 | 有 | |
| 預覽 | 沒有 | 沒有 | |
| 選擇性加載/保存 | 有 | 有 | |
| 全局粘貼 | 有 | 有 | |
| 活動列表 | 沒有 | 沒有 | |
| 過載 | 沒有 | 沒有 | |
| 隔離 | 沒有 | 沒有 | |
| 觸覺控制鍵 | 沒有 | 沒有 | |
| 輸入通道功能 | 輸入 A/B | 支持 | 支持 |
| 增益補償 | 支持 | 支持 | |
| 數字增益 | 支持 (-96 dB 至 +24 dB) | 支持 (-96 dB 至 +24 dB) | |
| 衰減器 | 有 (-96 dB 至 +24 dB) | 有 (-96 dB 至 +24 dB) | |
| HPF | 20 Hz 至 2,000 Hz, -6/-12/-18/-24 dB/oct 可選 | 20 Hz 至 2,000 Hz, -6/-12/-18/-24 dB/oct 可選 | |
| PEQ | 4 波段全 PEQ（4 種算法，支持 RTA 覆蓋） | 4 波段全 PEQ（4 種算法，支持 RTA 覆蓋） | |
| LPF | 20 Hz 至 20 kHz, -6/-12 dB/oct | 20 Hz 至 20 kHz, -6/-12 dB/oct | |
| Dynamics 1 | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser | |
| Dynamics 2 | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser / FET Limiter / Diode Bridge Comp | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser / FET Limiter / Diode Bridge Comp | |
| 輸入延遲 | 支持 (0 ms to 1,000 ms) | 支持 (0 ms to 1,000 ms) | |
| 聲像 | 中心標稱 / LR 標稱 | 中心標稱 / LR 標稱 | |
| DCA 編組 | 24 (支持輸出 DCA) | 24 (支持輸出 DCA) | |
| DCA 推出 | 支持 | 支持 | |
| 靜音編組 | 12 | 12 | |
| 插口數量 | 1 個插入點上有 4 個插槽 | 1 個插入點上有 4 個插槽 | |
| Dan Dugan 自動混音器 | 有 (多達 64通道) | 有 (多達 64通道) | |
| 直接輸出 | 有 | 有 | |
| 輸出通道功能 | PEQ | 8 波段全參量均衡 | 8 波段全參量均衡 |
| GEQ | 虛擬機架（EQ 機架） | 虛擬機架（EQ 機架） | |
| Dynamics 1 | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser / FET Limiter / Diode Bridge Comp | Legacy Comp / Comp260 / Expander / Gate / Ducking / De-Esser / FET Limiter / Diode Bridge Comp | |
| 輸出通道延遲 | 支持 (0 ms 至 1,000 ms) | 支持 (0 ms 至 1,000 ms) | |
| 靜音編組 | 12 | 12 | |
| 插口數量 | 1 個插入點上有 4 個插槽 | 1 個插入點上有 4 個插槽 | |
| Premium 機架 | DSP資源數量 | 64 | 64 |
| 可掛載插件 | RND Portico5033 / RND Portico5043 / Portico 5045 / U76 / Opt-2A / Comp276 / Buss Comp 369 / MBC4 / DaNSe / EQ-1A / Equalizer601 / Dynamic EQ / Dynamic EQ4 / REV-X / OpenDeck / Analog Delay / Max100 / Vintage Phaser / Dual Phaser / HQ.Pitch | RND Portico5033 / RND Portico5043 / Portico 5045 / U76 / Opt-2A / Comp276 / Buss Comp 369 / MBC4 / DaNSe / EQ-1A / Equalizer601 / Dynamic EQ / Dynamic EQ4 / REV-X / OpenDeck / Analog Delay / Max100 / Vintage Phaser / Dual Phaser / HQ.Pitch | |
| Effect 機架 | DSP資源數量 | 16 | 16 |
| 效果類型數量 | 43 | 43 | |
| EQ 機架 | DSP資源數量 | 32 | 32 |
| 可安裝設備 | 31段GEQ / Flex15GEQ / 8段 PEQ（支持 RTA 覆蓋） | 31段GEQ / Flex15GEQ / 8段 PEQ（支持 RTA 覆蓋） | |
| Dante | I/O 通道數 | 144 進 / 144 出 | 144 進 / 144 出 |
| 可從調音臺發現的 I/O 設備數 | 127 *1 | 127 *1 | |
| 可掛載I/O設備數 | 24 | 24 | |
| 帶 HA 遠程控制的 I/O 設備數量 | 24 | 24 | |
| 來自調音臺的Dante Patch | 有 | 有 | |
| USB 至 Host | 音頻 I/O 通道數 | 18 進 / 18 出 | 18 進 / 18 出 |
| USB MIDI | 支持 | 支持 | |
| Monitor | Solo 模式 | 有 | 有 |
| 信號發生器 | 正弦波 1ch / 正弦波 2ch / 粉紅噪聲 / 突發噪聲 | 正弦波 1ch / 正弦波 2ch / 粉紅噪聲 / 突發噪聲 | |
| 其他功能 | Port to Port | 有 | 有 |
| 時間碼讀取器/顯示器 | 有 | 有 | |
| 時間碼追蹤 | 沒有 | 沒有 | |
| GPI | 有(5 進/ 5 出) | 有(5 進/ 5 出) | |
| MIDI | 有(USB MIDI) | 有(USB MIDI) | |
| OSC 服務器 | 有 | 有 | |
| DAW 遙控功能 | 有 | 有 | |
| Nuendo Live: 控制集成 | 支持 | 支持 | |
| 虛擬聲音檢查 | 有 | 有 | |
| 無線麥克風監聽 | 有 | 有 | |
| RTA | 有 | 有 | |
| 延遲補償 | 有 | 有 | |
| 輸出端口延遲 | 支持（多達20 個端口）*未來更新 | 支持（多達20 個端口）*未來更新 | |
| 子輸入 | 支持 | 支持 | |
| 用戶等級 | 支持 | 支持 | |
| 通道鏈接 | 支持 | 支持 | |
| 臨時通道鏈接 | 支持 *未來更新 | 支持 *未來更新 | |
| 多語言通道名稱 | 支持 | 支持 | |
| 混合/矩陣輸入 | 有 | 有 | |
| 分割模式 | 有 | 有 | |
| 輔助 | 有 (HA / 命名 / 推子) | 有 (HA / 命名 / 推子) | |
| 用戶界面 | 顯示屏 | 12.1” 多點觸摸屏 x 2, 7” 多點觸摸屏 x 1 | 12.1” 多點觸摸屏 x 1, 7” 多點觸摸屏 x 1 |
| 推子 | 24 + 4 | 12 + 4 | |
| 通道/屏幕編碼器 | 有 | 有 | |
| 通道名稱/顏色顯示 | 沒有 (屏幕上顯示) | 沒有 (屏幕上顯示) | |
| 自定義推子庫 | 有 | 有 | |
| Shift 鍵 | 有 | 有 | |
| 用戶自定義鍵 | 面板：12（6 鍵 x 4 組），Utility屏幕（屏幕上）：12（12 鍵 x 4 組） | 面板：12（6 鍵 x 4 組），Utility屏幕（屏幕上）：12（12 鍵 x 4 組） | |
| 用戶自定義旋鈕 | 有(通過 Utility 屏幕下方的 4 個編碼器) | 有(通過 Utility 屏幕下方的 4 個編碼器) | |
| 觸摸和轉動旋鈕 | 有 | 有 | |
| 監聽電平旋鈕 | 沒有 | 沒有 | |
| 扶手 | 有 | 有 | |
| 機架式 | 不可 | 可以 | |
| 軟件 | Editor | DM7 Editor (Win/Mac) | DM7 Editor (Win/Mac) |
| StageMix | DM7 StageMix | DM7 StageMix | |
| MonitorMix | 支持 | 支持 | |
| Console File Converter | 支持 | 支持 | |
| ProVisionaire Control/Touch | 支持 | 支持 | |
| 軟件包 | 廣播軟件包，劇院軟件包 | 廣播軟件包，劇院軟件包 | |
| 尺寸 | 寬 | 793 mm (31.3″) | 468 mm (18.5″) |
| 高 | 324 mm (12.8″) *including the rubber feet | 324 mm (12.8″) *including the rubber feet | |
| 深 | 564 mm (22.2″) | 564 mm (22.2″) | |
| 凈重 | 23.5 kg (51.8 lb) | 16.5 kg (36.4 lb) | |
| 附件 | 產品說明書, AC 電源線, 防塵罩, 電纜掛鉤(USB 至 HOST), Nuendo Live, VST Rack Elements | 產品說明書, AC 電源線, 防塵罩, 電纜掛鉤(USB 至 HOST), Nuendo Live, VST Rack Elements | |
| 選配件 | – | RK-1 | |
- *1 這是Dante SETUP 的ONLINE DEVICE LIST 中顯示的I/O 設備的最大數量。只能從調音臺安裝列表中顯示的設備。
特點Vlog
DM7特點Vlog：V1.5 版本簡介
DM7特點Vlog：概覽
DM7特點Vlog：新功能及新特性
DM7特點Vlog：劇院軟件包
DM7特點Vlog：廣播軟件包
培訓視頻
DM7 在線培訓1：硬件概覽
DM7 在線培訓2：用戶圖形界面簡介
DM7 在線培訓3：系列產品簡介
DM7 在線培訓4：開始使用
DM7 在線培訓5：基本 Dante 設置
DM7 在線培訓6：輔助功能
DM7 在線培訓7：控制器的連接和設置
DM7 在線培訓8：分割模式
DM7 在線培訓9：首選項
- 1.檢查當前固件版本
- 進入設備?Setup菜單 → GENERAL屏幕，查看以下版本信息：
- Main: DM7主固件版本
- Dante: Dante模塊固件版本
- PY: PY卡固件版本
- 進入設備?Setup菜單 → GENERAL屏幕，查看以下版本信息：
- 2.準備工作
- 準備USB閃存盤：
- 格式化為?FAT32或exFAT（需至少1GB可用空間）。
- 注：若DM7固件版本低于V1.5，僅支持FAT32。
- 下載固件：
- 從Yamaha官網下載最新固件：
https://www.yamahaproaudio.com/ - 解壓文件，獲取
.bin格式的固件文件（如DM7_firmware_v***.bin）。
- 從Yamaha官網下載最新固件：
- 準備USB閃存盤：
- 3.復制固件到USB
- 將
.bin文件直接復制到USB根目錄（不可放入子文件夾）。 - 安全彈出USB并斷開與電腦的連接。
- 將
- 4.開始升級
- 關閉DM7電源。
- 將USB插入DM7的?USB 1或USB 2接口（位于設備右上方）。
- 重新開機，等待屏幕顯示?“Update firmware?”。
- 點擊?“Update”?開始升級。
- 5.升級過程注意事項
- 禁止操作設備（如旋鈕、推子、開關等）。
- 固件傳輸約需?3-7分鐘，完成后設備自動重啟。
- 若出現?UPDATE窗口，進度條可能從中間開始或直接顯示完成，均屬正常。
- 屏幕或LED可能短暫熄滅，無需干預。
- 6.完成升級
- 顯示?“Update Finished”?后，點擊?“OK”。
- 再次進入?Setup → GENERAL屏幕，確認新版本號：
- Dante版本可能需等待約1分鐘才會顯示。
- 7.DM7 Control同步升級（若連接）
- DM7 Control固件會自動更新，進度顯示在：
- Setup → DM7 Control Setup屏幕
- DM7 Control的?USER DEFINED KNOBS區域?上方顯示屏。
- DM7 Control固件會自動更新，進度顯示在：
關鍵注意事項
- 網絡設置（針對Dante模塊）：
- 若升級Dante固件失?。?
- 1.檢查Dante設備鎖（需用Dante Controller解鎖）。
- 2.若設備加入Dante域，需通過Dante Domain Manager取消注冊。
- 3.確保?PRIMARY IP?和?DM7 Device Control IP?的子網一致。
- 若提示?“Dante Primary Port無網絡連接”，需將其他設備接入Dante PRIMARY端口。
- 若升級Dante固件失?。?
- 初始化預設（可選）：
- 某些固件版本需執行?“Initialize All Memory”?以加載新預設（參考設備手冊）。
- 禁止操作：
- 升級過程中切勿斷電或操作設備，否則可能導致?lián)p壞。
通過以上步驟可安全完成固件升級。若多次失敗，請聯系Yamaha經銷商。
]]>
